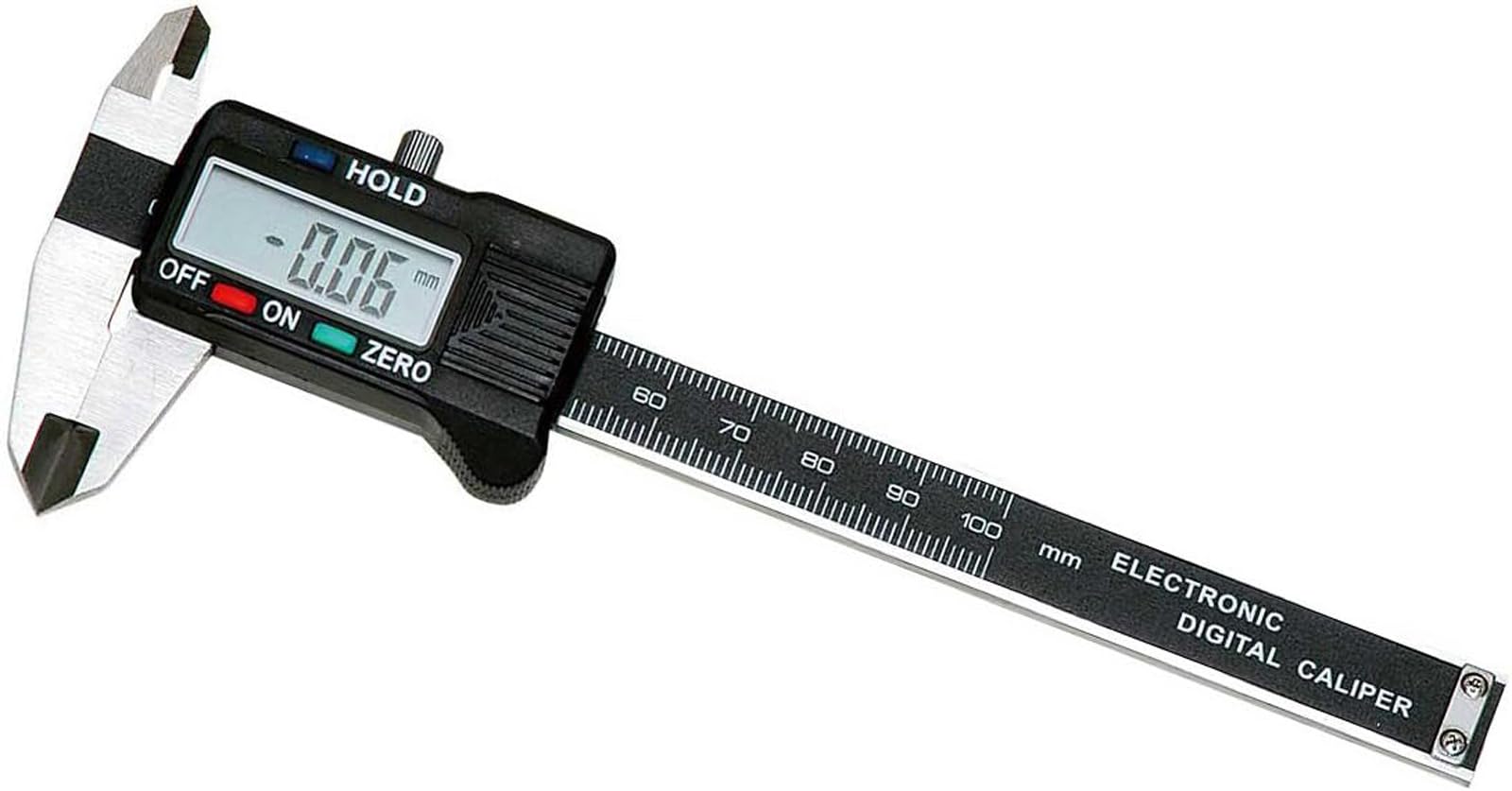

デジタルノギスがおかしい。
スライドすると数値が無秩序に変化する。
とても使い物にならないので分解して掃除してみようと思うが、初めてなので手探りでの作業になります。
とりあえず抜け防止用のネジは取っておきます。
上の方の見えているイモネジを取ってみます。
(後に間違いと判明しますが）
2か所あるが前後でネジの種類が違った。
突起がある方は板バネを固定するためのネジのようだ。
本体を引き抜くと板バネが出てきました。
さっきのネジの突起がこの穴に填まって脱落を防止していたようですね。
これ以上ばらせなかったので裏面のシールを剥がしてみました。
ネジが見えたので分解してみます。
よく見ると１本だけネジの種類が違います。
あぶねー＾＾；
左上だけ細かいネジ山ですね。
固さ調整を兼ねているネジでしょうか
開きました。
薄い金属板が挟まっていました。
写真を取っていなかったら向きが分からなくなっていたかもしれません。
基板も外してみます。
ネジは全て同じですね。
基板の様子。
意外と綺麗です。埃が入って誤作動していたような感じはしません。
ほぼ全バラシ状態ですね。
ここまでで判明した事
最初に外した上の小さなネジ（板ばね固定）は取る必要なし。
この状態にバラスのが正解だったようです。(^▽^;)
ばらした部品の汚れを抜き取って組み立てました。
直るかな？
(。´･ω･)? 何も表示されない。
なんかやらかしたようなのでもう一度分解して基板回りを再チェックします。
(;´Д｀) 液晶が取れた！
なんだよぉ固定されてなかったのかよぉ！
戻せるかな？
基板側に再構築は無理なので、ケース側に組み込んでから基盤をそっと被せネジ止めします。
仮組で表示テスト
(*´▽｀*) 直った．．．ん？ ボタンが無い！
液晶崩壊に動揺して落としてました。
今度こそOK！
組み立てました。
が！
写真なので静止していますが、実際は乱数発生装置の様に謎の値が目まぐるしく変化しています。
どういう状態？ 最初より酷くなってるやん！(￣д￣)
はーっまた分解かよ！
見た目は綺麗なのですが、
もう一度アルコールでこの部分を丁寧に拭いてみました。
万歳！！ (^▽^;) 復活したっぽいです。
ちゃんと計測でしました。
目視できないレベルの微粉末の磁性体でも付着してたのかなぁ？
良く分からんが徹底的にキレイにしろって事みたいです。
結局、緑で囲った部分を拭くだけで良かったんですね。
