壊れた三脚をローラースタンドに改造してみた audio-technica ATC-475

ちょこっと改造


丸ノコテーブルを使う際のローラースタンドが欲しいなぁと思っていたので、今日はゴミ箱から拾った三脚にローラーをくっ付けたいと思います。


audio-technica ATC-475


もとは質の良い三脚だったと思うのですが、マウンターが紛失しているのと、リフトアップのハンドルつまみが破損しておりゴミ箱ゆきになっていました。


つまみはツメで止まっていたようですが、折れているので残骸をカットし、貫通穴を開けてネジを通して修理完了とします。^^


取付ベースを外しました。
ここにローラーを載せたいのですが、形状が複雑なのでとりあえず平らにしたいと思います。


要らないものは取り払い、どうやって平らにしようか考えます。
裏はスカスカなので削って平らにすることはできません。
エポキシパテを使いたいところですが、必要量が多いので勿体ない。
充填だけが目的なのでコスパ良くいきたいです。


こんなものをワゴンセールで買ってあったのを思い出しました。^^
相当古いもので買ってから20年は経っているはず...使えるかな?


熱めのお湯に入れるとドロドロに溶けます。
おゆまるに似ていますが固まった状態はおゆまるより硬いですね。


パラパラ放り込んでお湯を掛けます。
冷えたら平らにヤスリを掛けて完成とします。


ローラーはこれを使います。
ベルトコンベアに使われているローラーですね。

ハンドグラインダーのフェルトディスクってどうなの? ただただ金属を磨いてみるだけのネタ
興味のない人は見ない方がいいです。何も得るものが無いネタです。^^;個人的に金属の磨きはベンチグラインダーを使っていまして、ハンドグラインダーは木工の時に#60...

フェルトディスクの磨きテストで磨いたローラーです。

次はローラーを支える方法を考えなければいけません。
見栄え良くアルミバーをロウ付けして作るか、ステンレスのジャンクの平板があるので曲げて作るか....んんんでもちょっと難しそうなので1日じゃ完成しそうにないなぁ。
ローラースタンドごときに貴重な時間は使えないのだ(; ・`д・´)


そういやローラーを支えていた金具が残っていたなぁ....
その辺に転がっている角材に穴開けて突き刺そう!(*´▽`*)


その辺に転がっていた角材です。
ここに6*10mmの穴を掘ります。


こういう時の為に買った6mm幅の洋ノミ
研いでは見たがまだ使っていなかったなぁ。
ピッタリサイズなのでテストを兼ねてこれで穴掘ります。


材が柔らかいこともありますがノミはよく切れました。
研いだかいがありました。
見た目が汚いのはまるむしの腕が未熟なせいです。^^;


こんな感じに装着します。


取付ベースにこんな感じに固定


またいつものようにその辺に転がっていたスプレーで黒に塗装しました。
磨きもせずに雑な仕事してます。(*´ω`*)


三脚に取り付けました。
丸ノコテーブル用を想定しているので、ローラー2連の幅広仕様です。


もとが三脚なので首は自在に動くから収納時はこんな感じに畳めます。
でも、まぁまぁデカいな^^;


てことで完成したのですが、
高さの調整幅が67cm~177cmとまるむしの頭上まで伸ばせてしまう超オーバースペックな代物になってしまいました。(*´ω`*)
伸ばした状態を撮影したかったんだけどデカすぎて背景が用意できなかったよ。

んで、作ってしまったので今更なのだが三脚って横Gに弱いんだけど、
踏ん張りが効くのか結構微妙です。
引っかかったら簡単に倒れそうだよね。^^;
まぁ実用性は実際に使ってみて徐々に改良を加えるって事にして本日は終了にします。

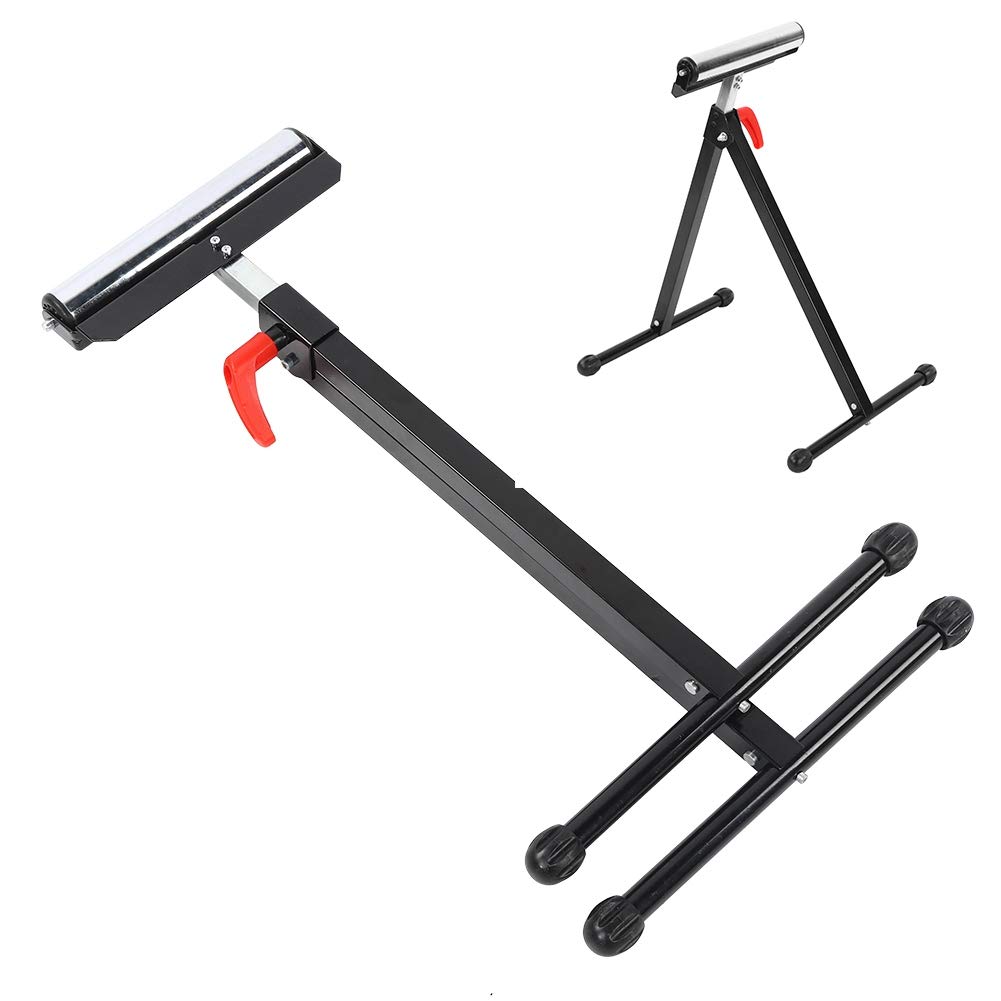

Amazon.co.jp: ローラースタンドローラーサポート調整可能な折りたたみ式シングルローラースタンド作業負荷サポート鋸ベンチ機器ツール Sory : 産業・研究開発用品
