子まるむしがひと夏使ったハンディファンなのだが充電できなくなったらしい。
まぁ何回も使えば容量減るよね。とか思いながら充電器に繋いでみたが何の反応も無い。
思ったより重症のようだ。

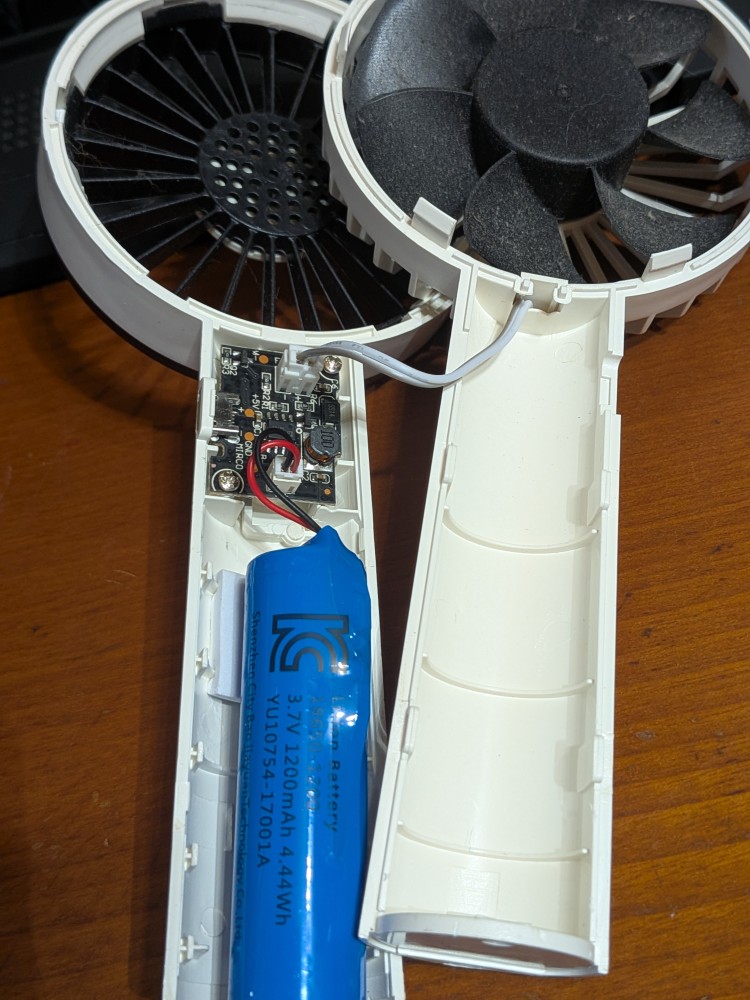

原因を調べるために分解してみた。
外観から18650（リチウムイオン電池）が使われているだろうと予想していたが、
まぁその通りだった。
取りあえず電池残圧を計測してみると驚きの０V
弱っているとかそんな甘い状態じゃなかった、完全に死んでいた。＾＾；
ってことは、おそらくだが電池を交換すれば動きそうだ。
もしかすると充電回路がダメで電池を殺した可能性もあるがとりあえずは電池交換で対応してみる。

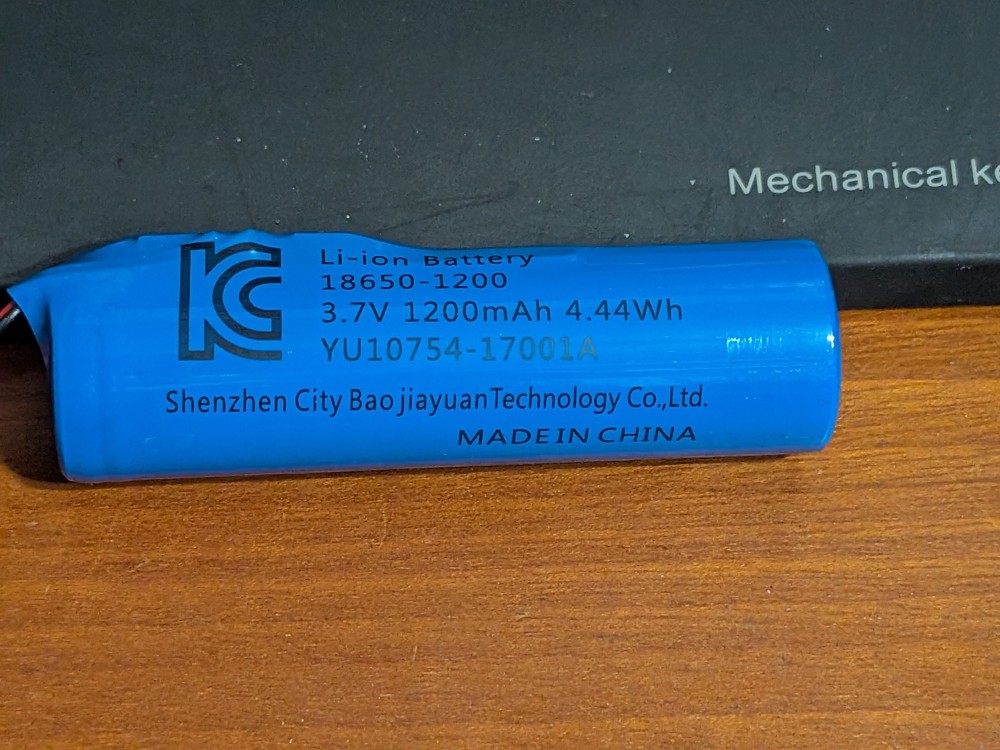

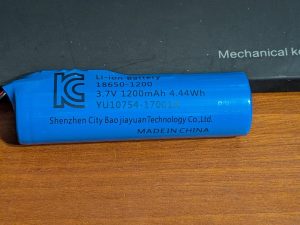

取り出した死亡電池です。
深圳市宝佳源科技有限公司でしょうか？
1200ｍAhと書かれていますがやたら容量が少ないので再生電池かもしれないですね。
中古の再利用などもあるらしいです。０Vで死亡するあたり怪しさ満点です。

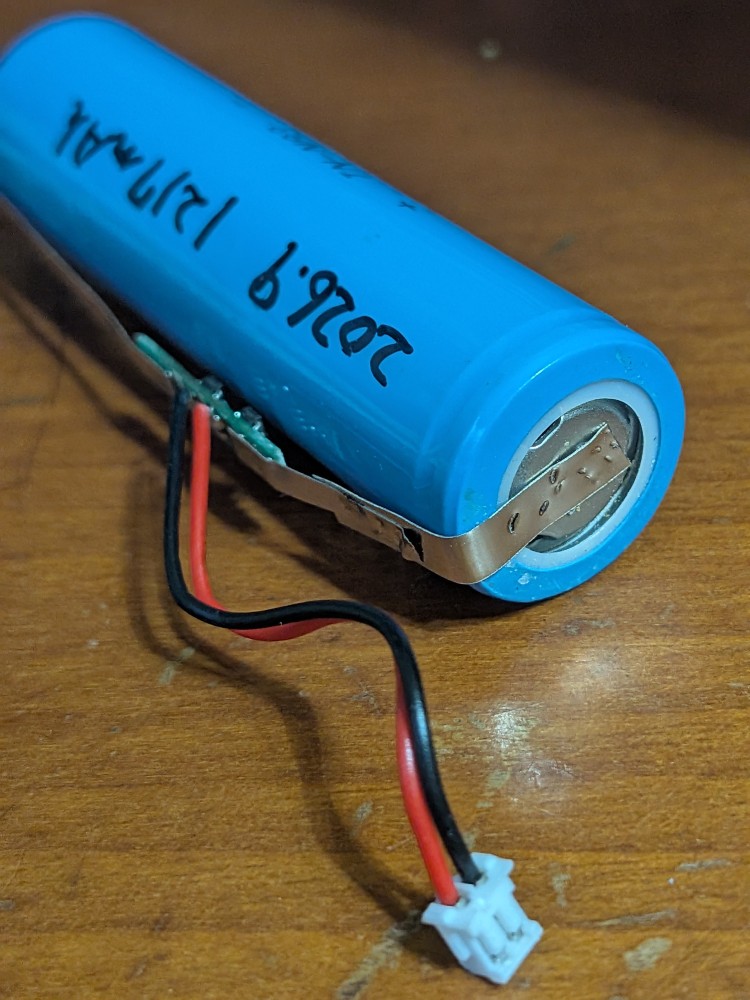

こちら用意した18650です。
まさしく再利用セルです。＾＾； 古いノートPCから取り出した奴だったかな？
いい感じにヘタって純正に近い容量になってました。

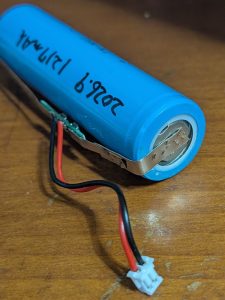

元の電池から温度管理？の基板＆配線を移植しました。
あれ？基板の向き合ってたかな？回収前に写真撮っておくの忘れてた。＾＾；
タブは、スポット溶接機で溶接しています。

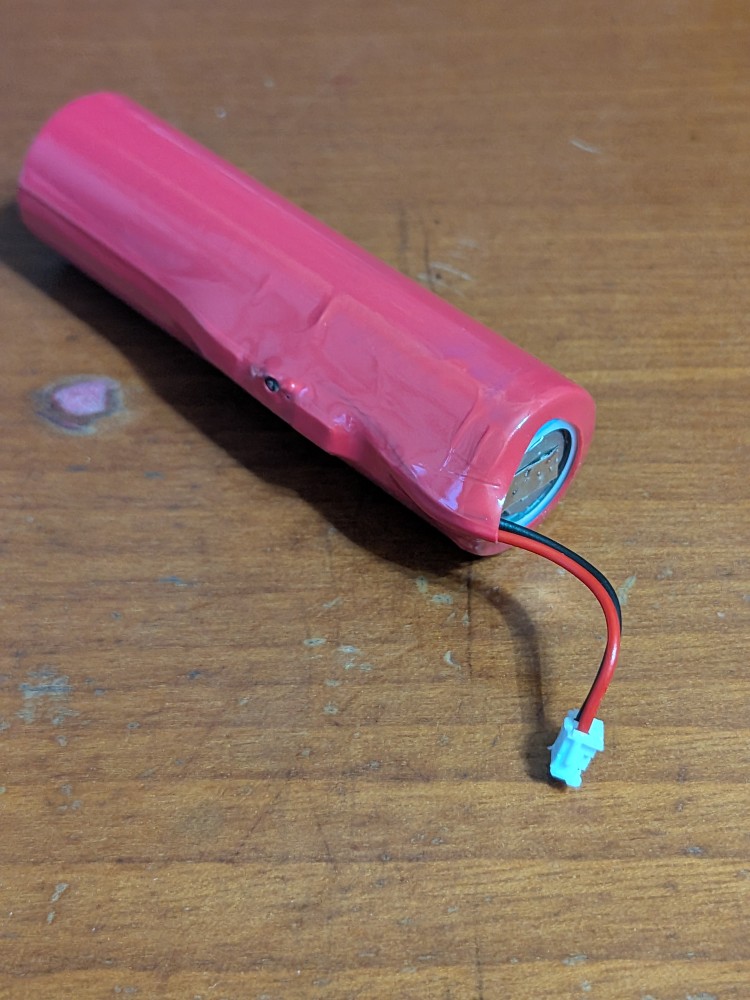

安全のために収縮フィルム掛けました。
基板の厚みできついです。ちょっと破けちゃいました。
もうちょっと太いのフィルムも買っとかないとな。
18650単体なら29.5mmがジャストフィットなんだけど、
今回のように基板やセンサーを挟み込むことを考えて３5mmを注文しておく事にします。プライムセール 748円でした。

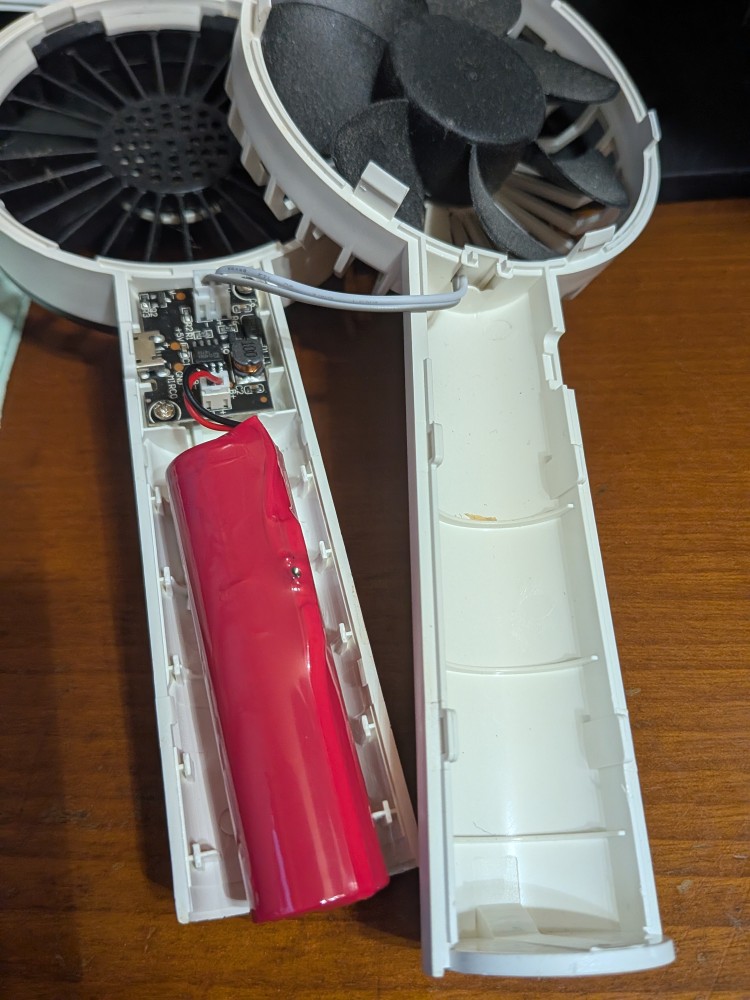

組み立て

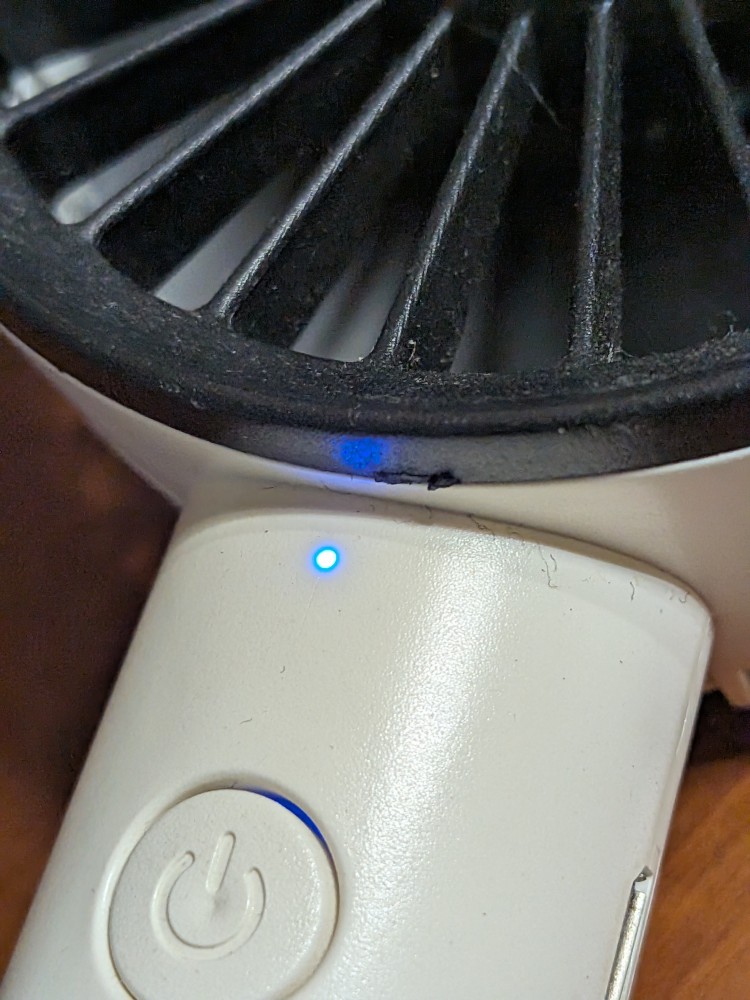

ばっちり動きました。
一番大事な充電テストがあります。
目の届くところで充電して異常発熱など無いかチェックが必要なので全力で回して完全に放電させます。

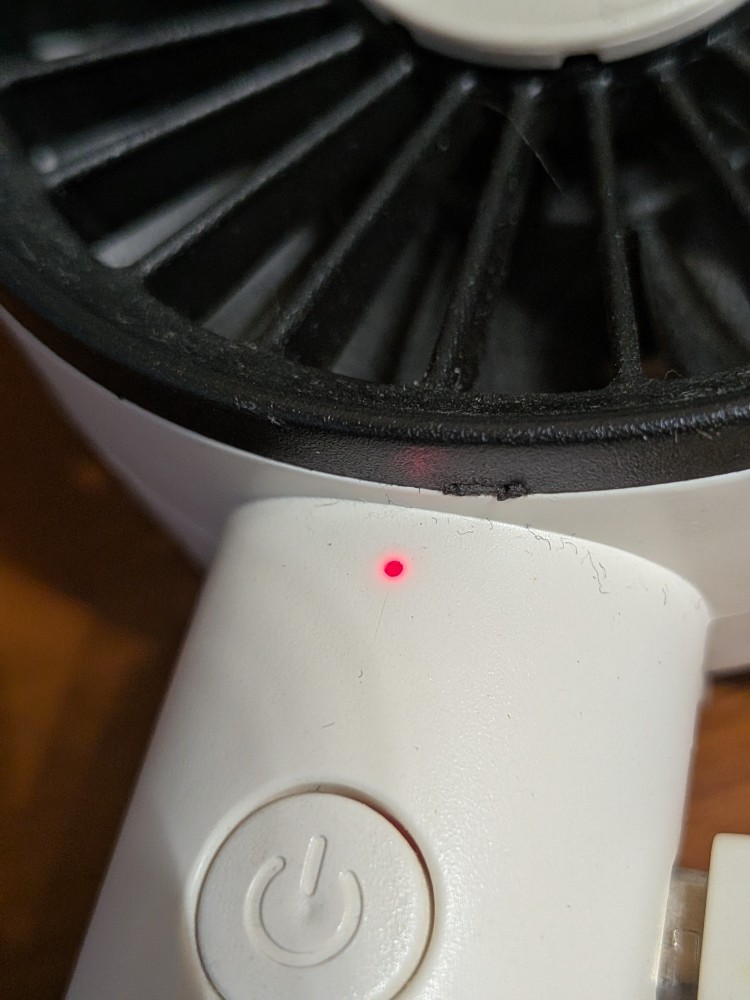

充電開始
とりあえずは正常に充電できているようです。
あとは安全に充電を停止できるかですね。

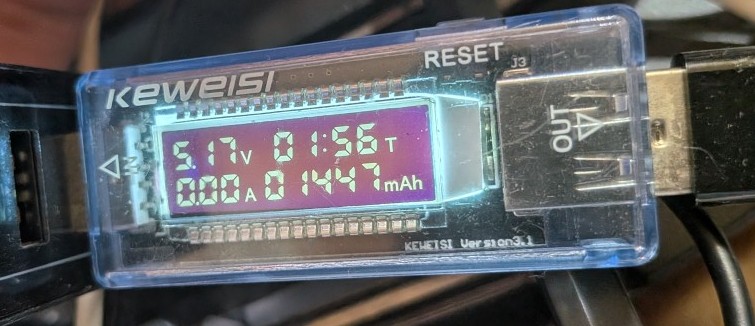

充電終了しました。
約２時間かけて1447mAh充電の後に停止しています。
充電も問題無いですね。
ってことで修理完了です。＾＾
