ある日、子まるむしがスイッチを修理してと持ってきた。
話を聞くと暫く放置していたら電源が入らなくなっていたらしい。
充電も切れており画面は真っ暗なままだ。
後々とんでもなく苦労する事になるとは知る由も無く、
適当に預かってしまった。
沈黙状態の電子機器ほど原因が分かりにくいものはない。
とりあえず電源を入れて状態を確認しなければ、簡単に修理できる症状なのかも判断できない。
充電ケーブルを挿すと充電マークが出るはず（子まるむし談）
これを信じるなら充電できていないようだ。
（モニター故障の可能性も考えられるので電流量も計測）
とりあえず分解してみる
裏ブタは目につくネジを取れば簡単に開いたので省略
（写真撮り忘れただけです＾＾；）
カードスロットのところだけは見落とさないように注意が必要かな

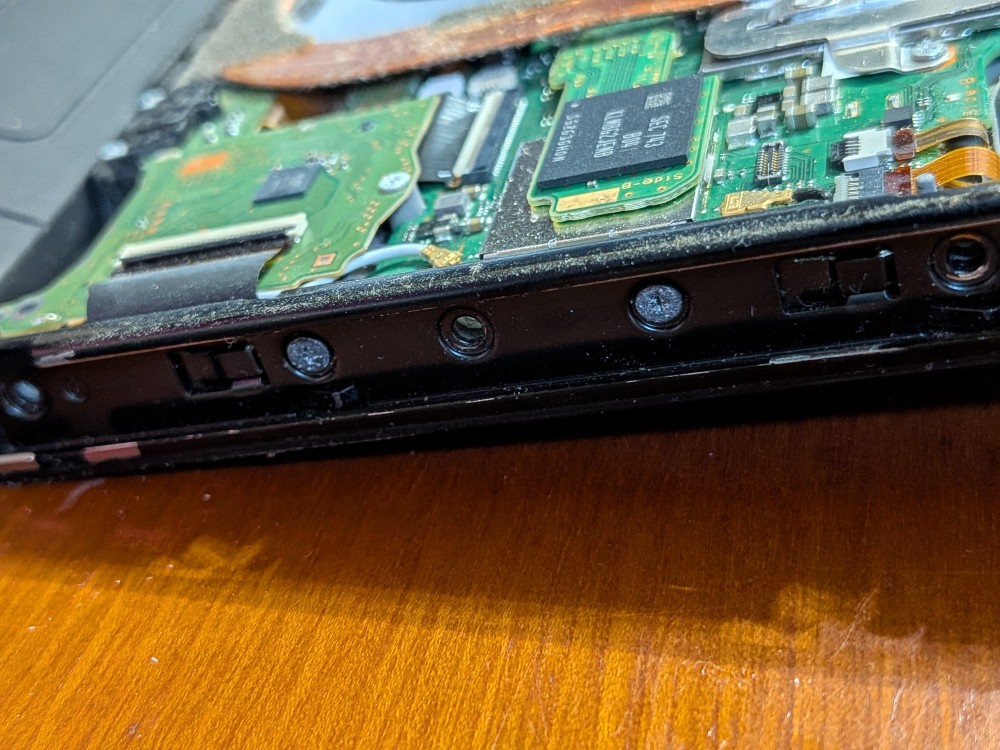

そうそう、側面の2本のネジは少し緩めるだけで残しておくと金具がブラブラしなくて良いですよ。

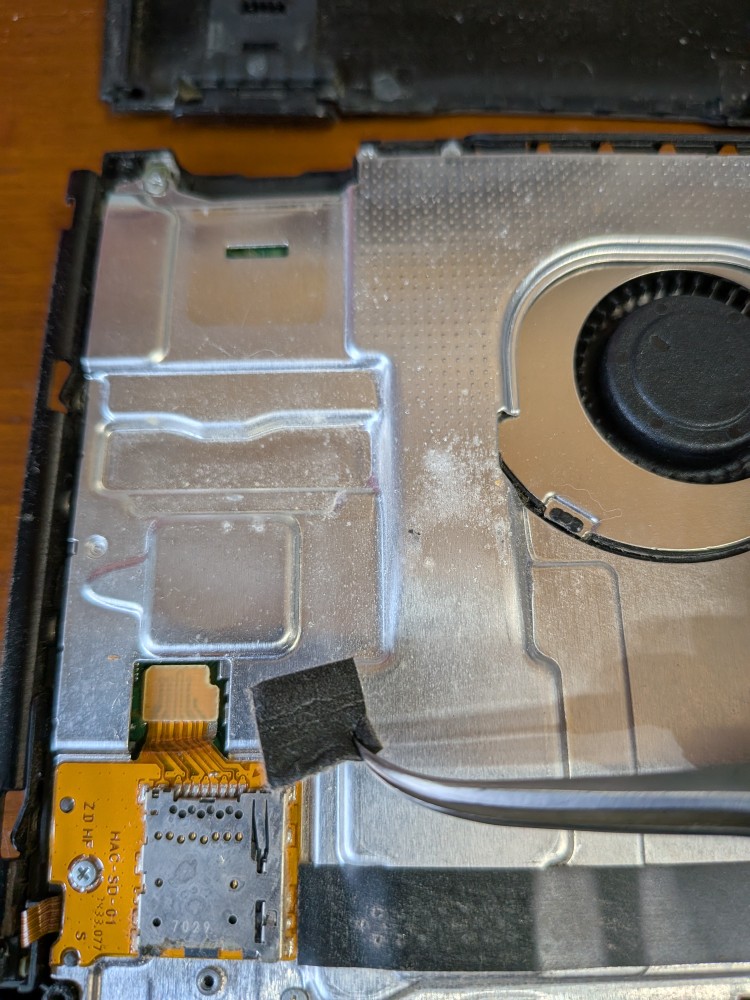

カードスロットの黒いクッションゴム？を取って、
コネクターを外し基板も取り外します。

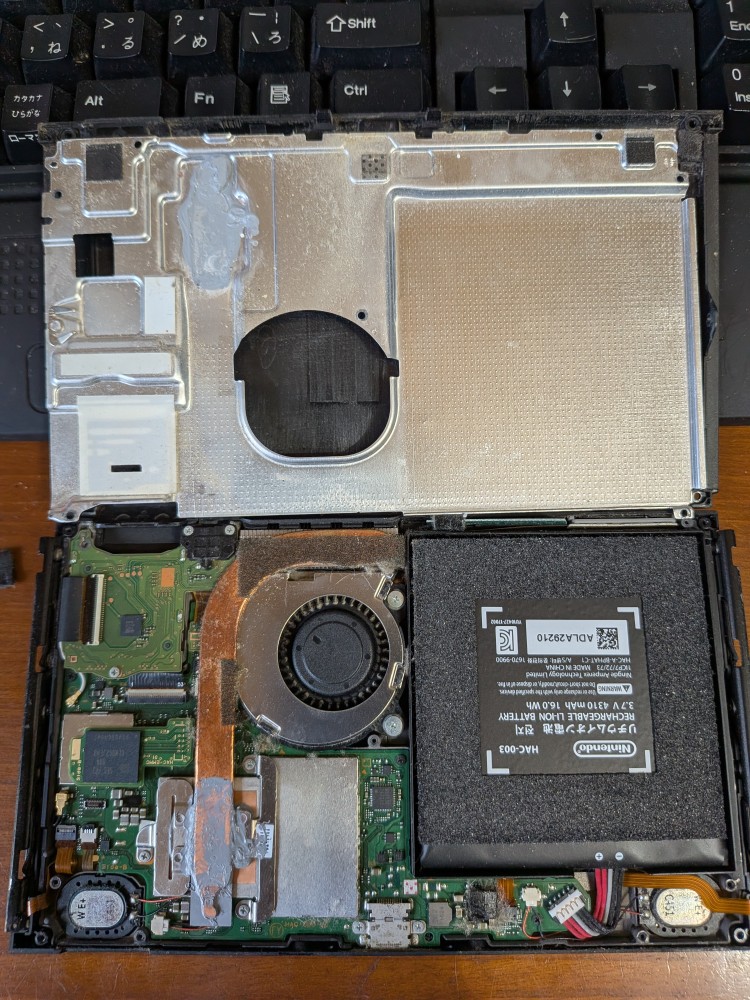

シルバーの金属カバーを捲りました。
放熱用のグリスが塗布されていたので組み立て時は再塗布が必要ですね。
手を抜くと熱暴走しやすくなります。
期待していたのは電池の劣化だったのですが、
見た感じ特に劣化して膨張しているようには見えません。
当てが外れたかもしれませんね。

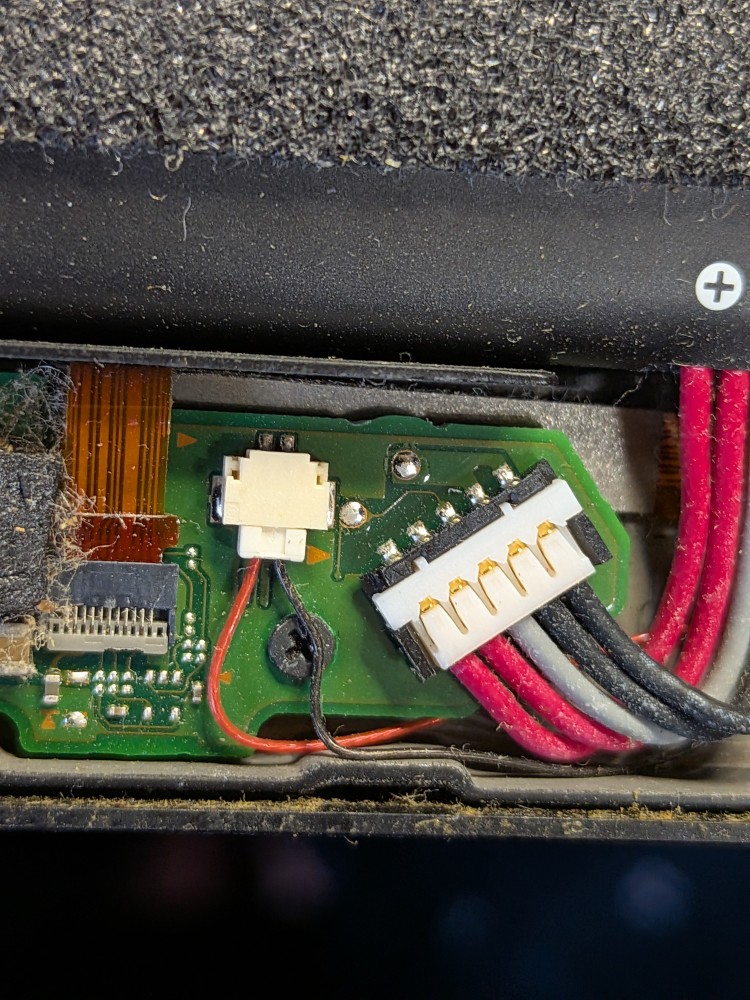

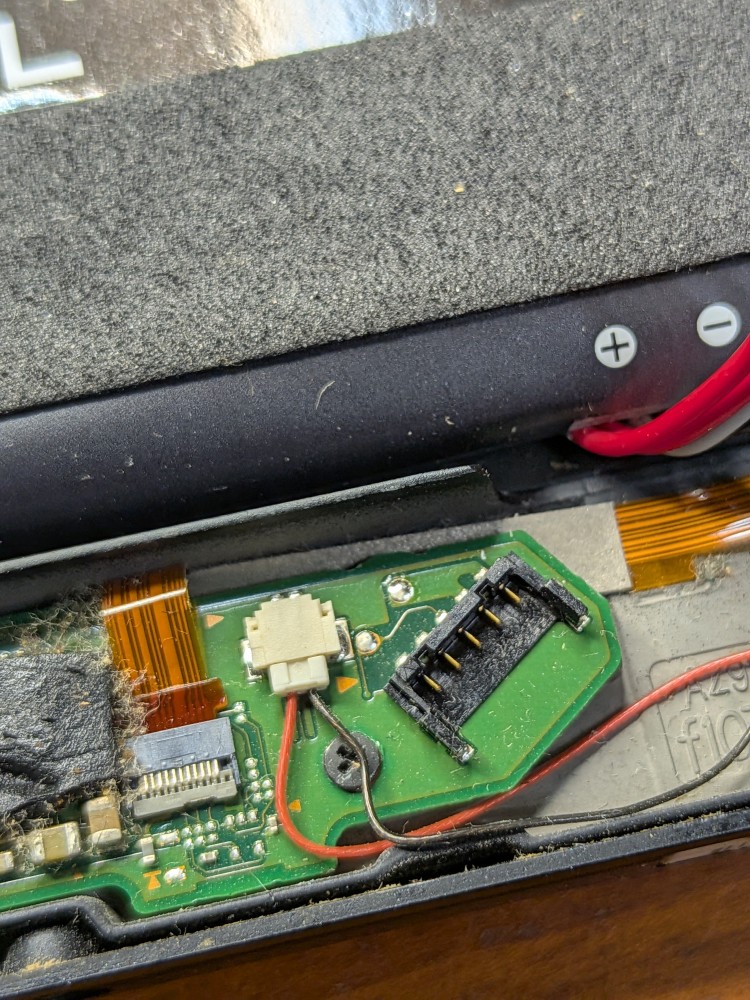

バッテリーのコネクターを外して電圧を計測します。
正常であれば3.7V付近のはずです。
がほとんど電圧が出ていませんでした。
電池が異常すぎて充電が開始されなかったのか？
取りあえず正常そうな電池が無いとよくわからんな．．．
電池交換すれば治るかも．．．．
ブログのタイトルのエラーコードからお察しなのですが、
甘い考えでした。(*´Д｀)
Amazonで互換バッテリー買いました。
1750円也
古いバッテリーを剥がします。

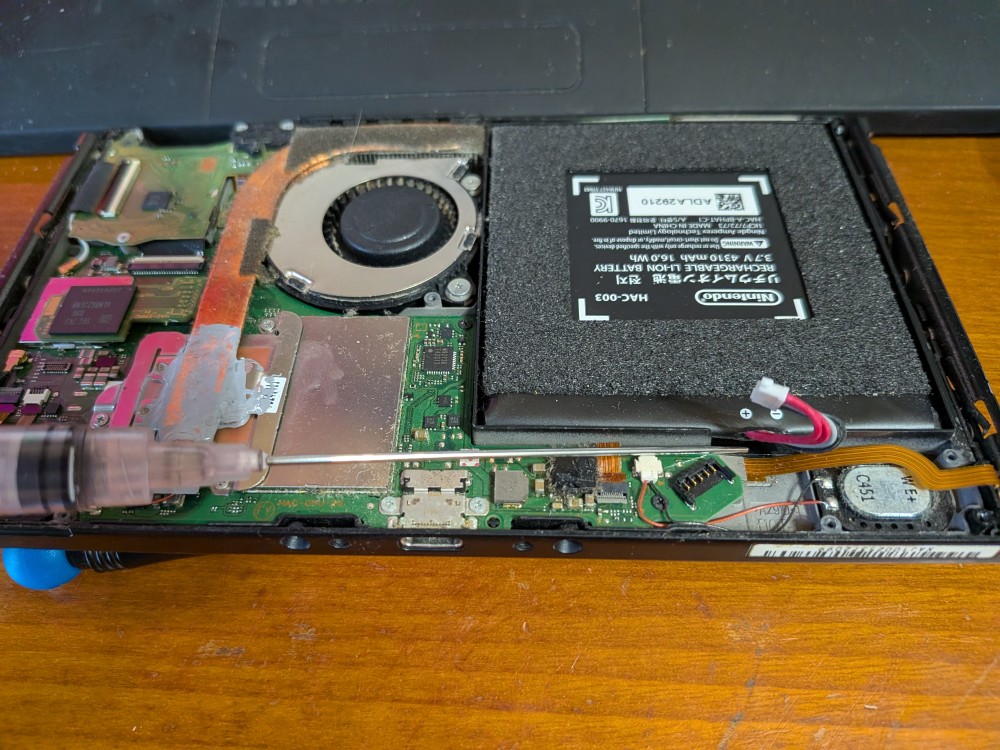

シリンジを使ってシール剥がし液を隙間に流し込み、
樹脂ヘラを使って隙間を広げていく作戦です。
剥がれましたー！ (・・?
なんか変だと思ったら電池側の裏面シールが剥がれてました。＾＾；
残った残骸をピンセットに巻き付けて剥がしてます。

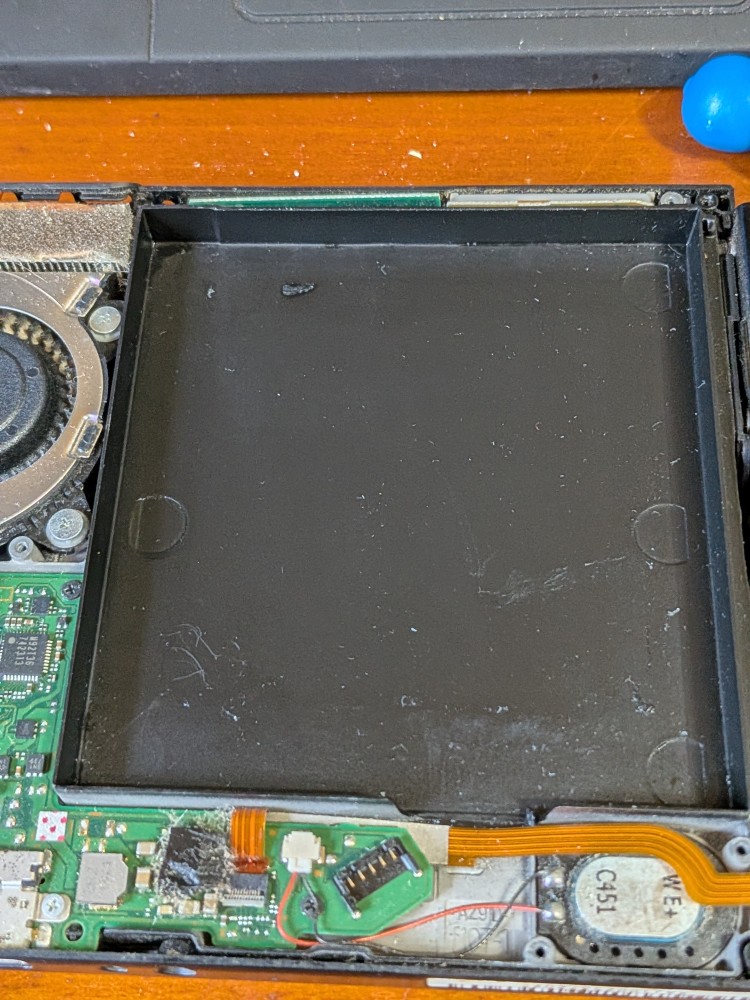

今度こそ綺麗になりました。

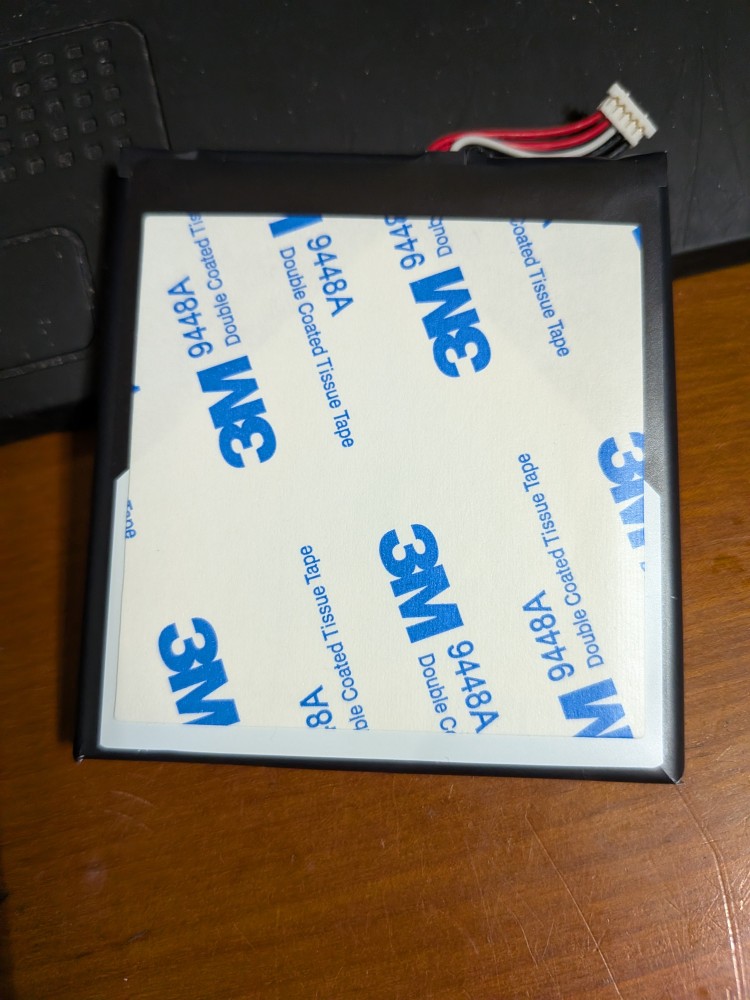

購入した電池の裏面には両面テープが付属していたのでそのまま利用して貼り付けます。
取りあえず起動テスト
動いたー (^o^)／
とりあえずこれで電源スイッチ、モニターは正常であることが証明されました。
エラーコード：2101-0001
なんかエラー出てるけど再起動したらきっと正常になるよね？
再起動！
エラーが消えない．．．(T_T)
ぐぐると何パターンか強制リセットの方法があるらしいのだが、
いずれもダメだった。どうやら本当に壊れているようだ。
しょうがないので画面が写っている間に充電できるのかだけでも確認しておこう。
んんんダメだった。(T_T)
どうやら充電系の回路がやられている可能性が高いな。
もしくは充電系の回路の作動を阻害する周辺の障害も捨てきれないし。
いずれにしても基板が壊れてるやん！
こんな小さなパーツが載った基板なんて原因が分かっても直せねーよ！
自力で答えにたどり着ける自信が無いのでググってみました。
充電不良でかなりの高確率で充電制御用のICが死んでいるらしいですね。
裏取りするスキルは無いのでイチかバチかでこいつ交換してみるか？
型番：M92T36
簡単に交換してみるか？って言ってみたがこいつ5mm角に脚が４０本生えてるやん！
これを交換できる環境はうちには無いぞ？
まぁでも、可能性はかなり低いができることは何でもやってみるか！
てことで、本物か怪しいですがアリエクで取り寄せました。
送料込みで150円也
（amazonではとんでもないぼったくり価格で売られてますね）
裏面の様子
予備ハンダ的なものはなさそうですね。
さて、これを乗せ換えるには基板を分離しなければ作業できません。
しょうがないバラスか、(;´д｀)トホホ

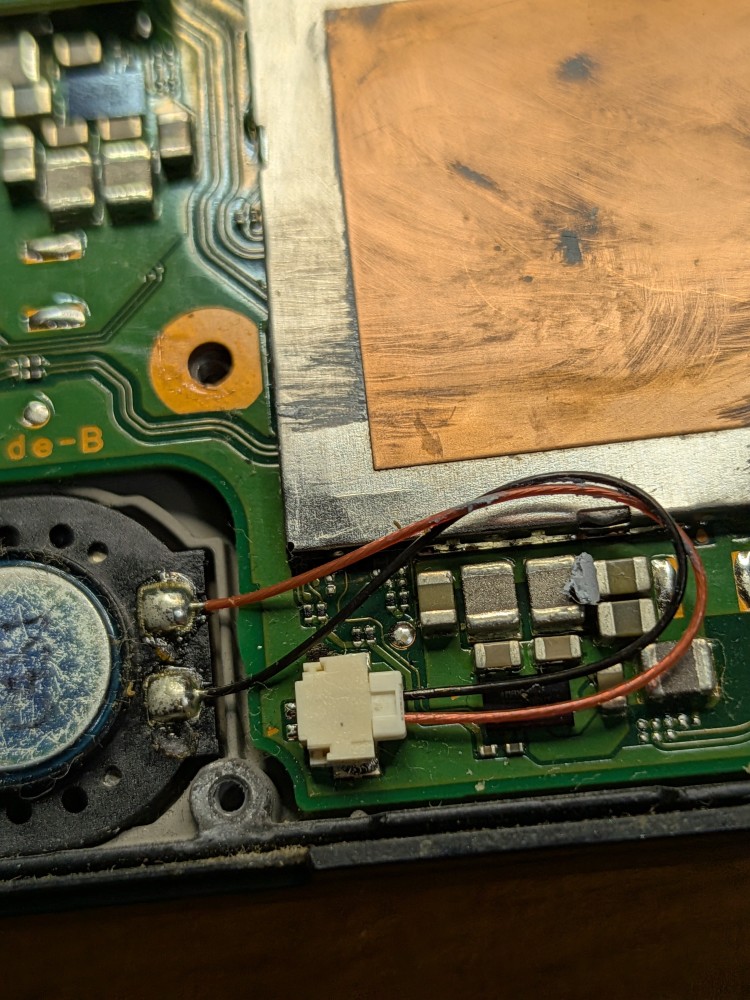

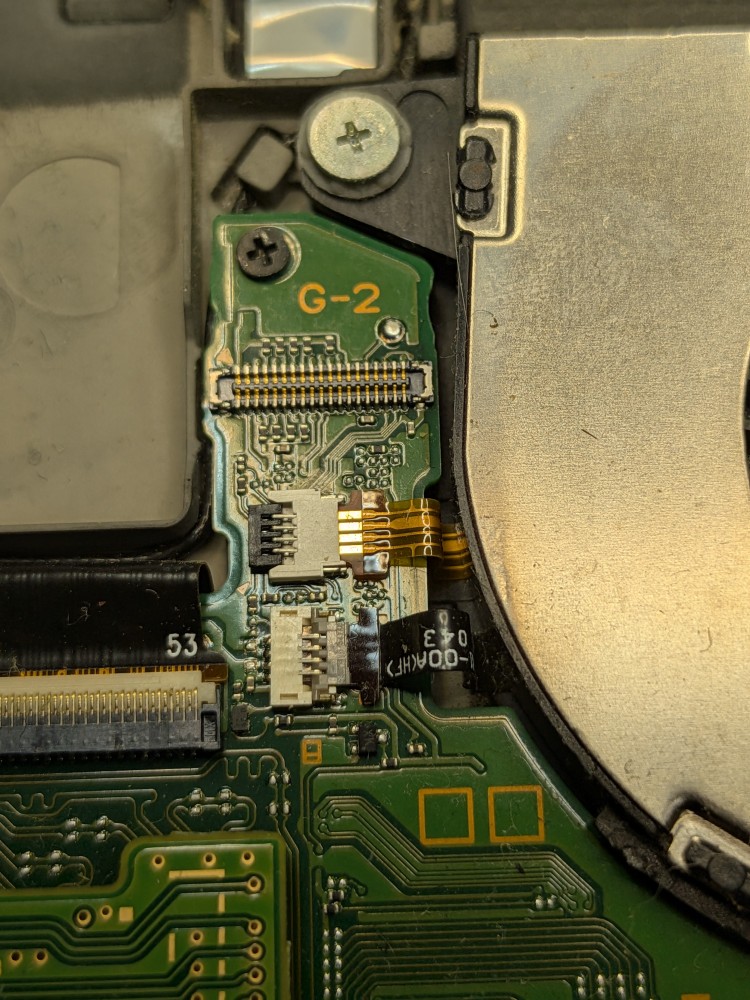

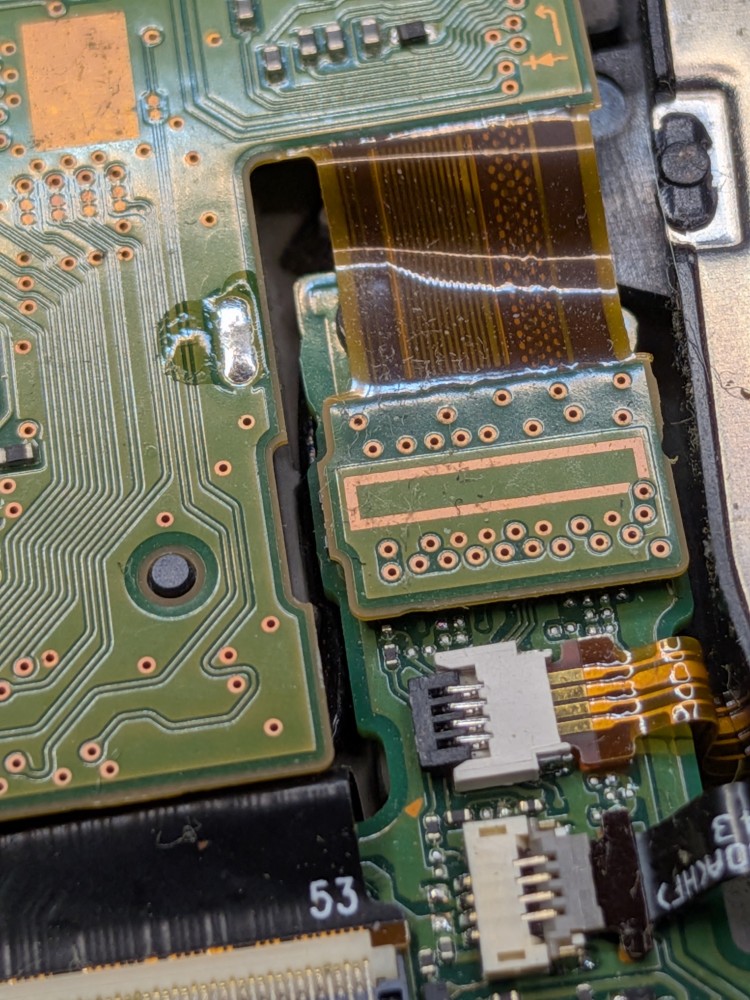

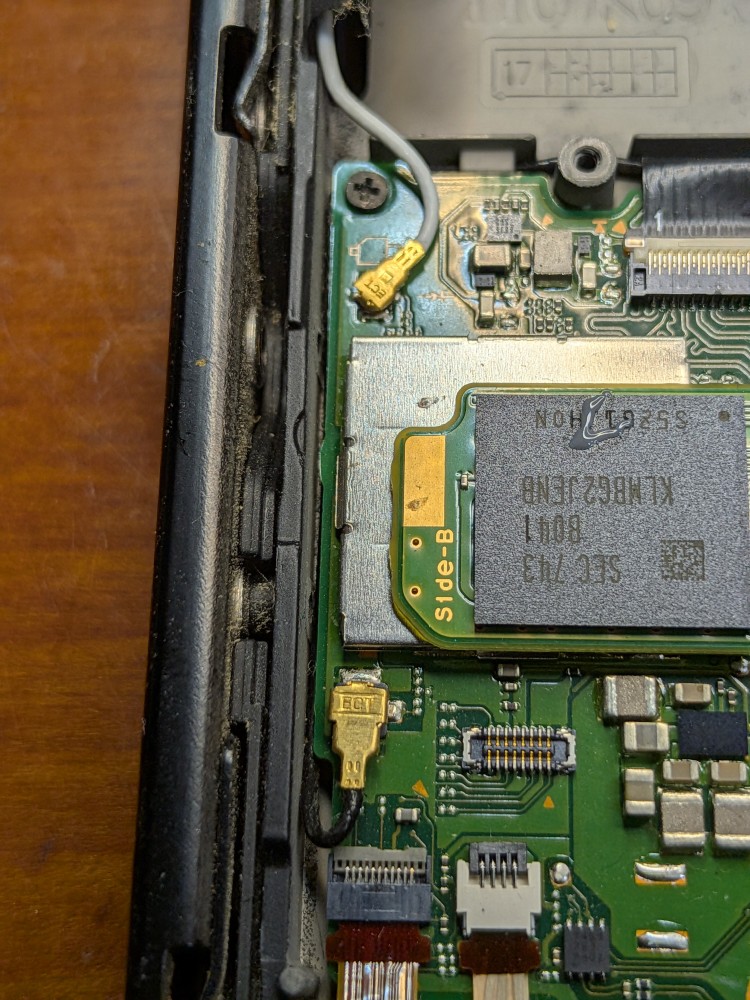

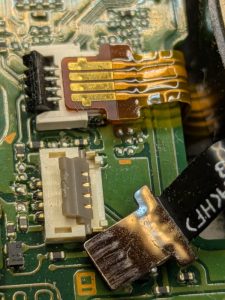

コネクター類の外し方は写真を参考にしてください。
特にフィルム配線はの殆どは、ロックを解除しないといけない構造になっているので力任せで外すと壊れます。
結構色々繋がってましたね。

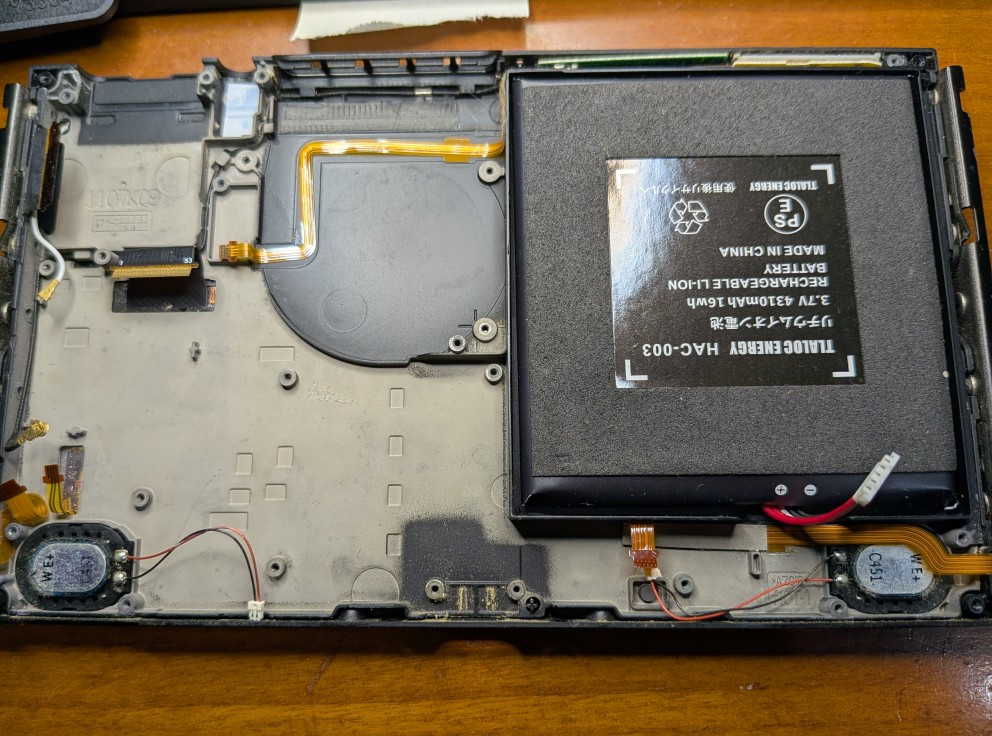

ようやく基板が分離できました。
しかし小さいなぁ
手持ちの道具で作業できるかなぁ．．．．まぁやってみるんだけどね。
ヒートガンでようやく外せました。
スポット型のノズルが無いので苦労しましたが何とか外せました。
次はこの残留しているはんだを使って取り付けられないかやってみます。
おっ！なんかうまくできたんじゃないか？
あわわわ、こちら面はちょっとやばいですね。
おそらく左端のピンは短絡している可能性大です。
他のピンは付いているのか怪しい状態です。
もうこれ以上は捏ね回しても汚くなっていくだけです。
残留ハンダではもう限界です。
上手くいかなかったのは道具が悪いんだ！(+_+)

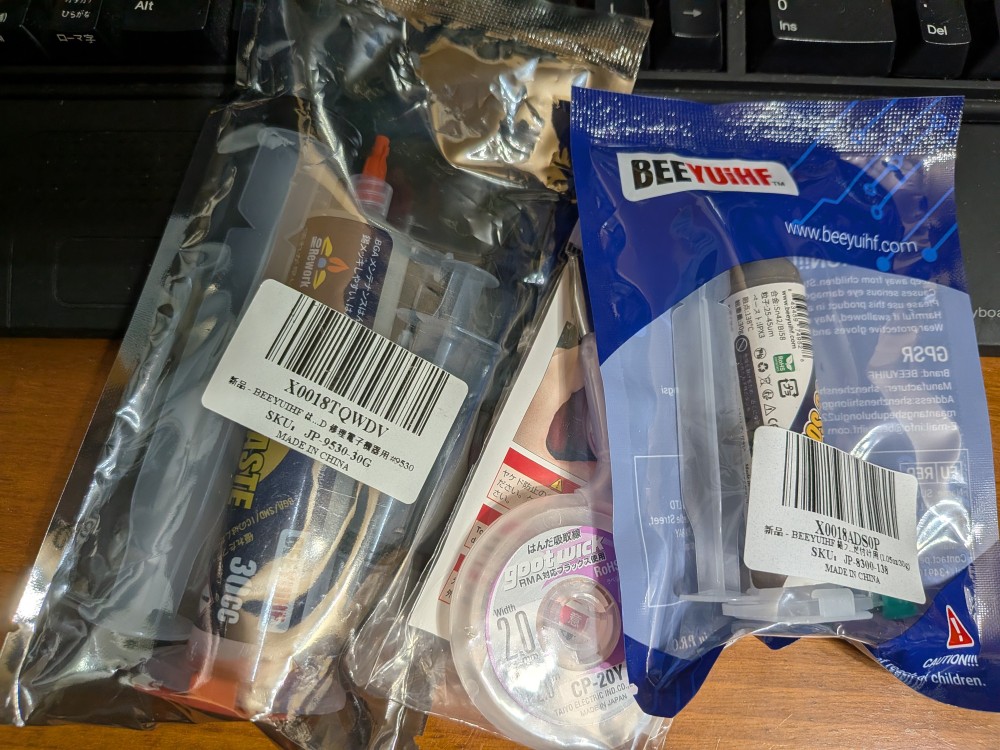

今更降りられないのでペーストとハンダを購入しました。
吸い取り線は細かいタイプを買い足しです。

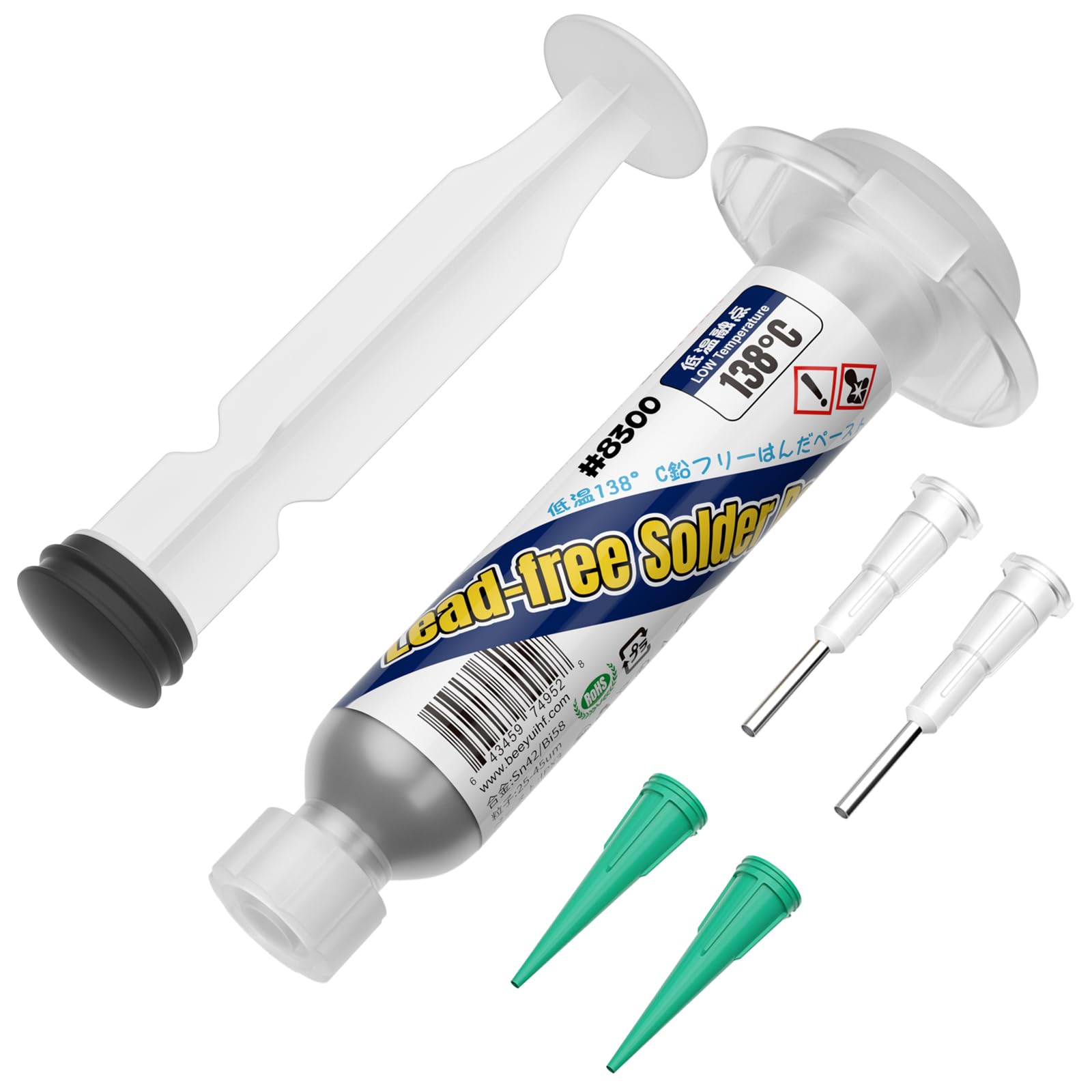

低温はんだペースト
フラックスペースト

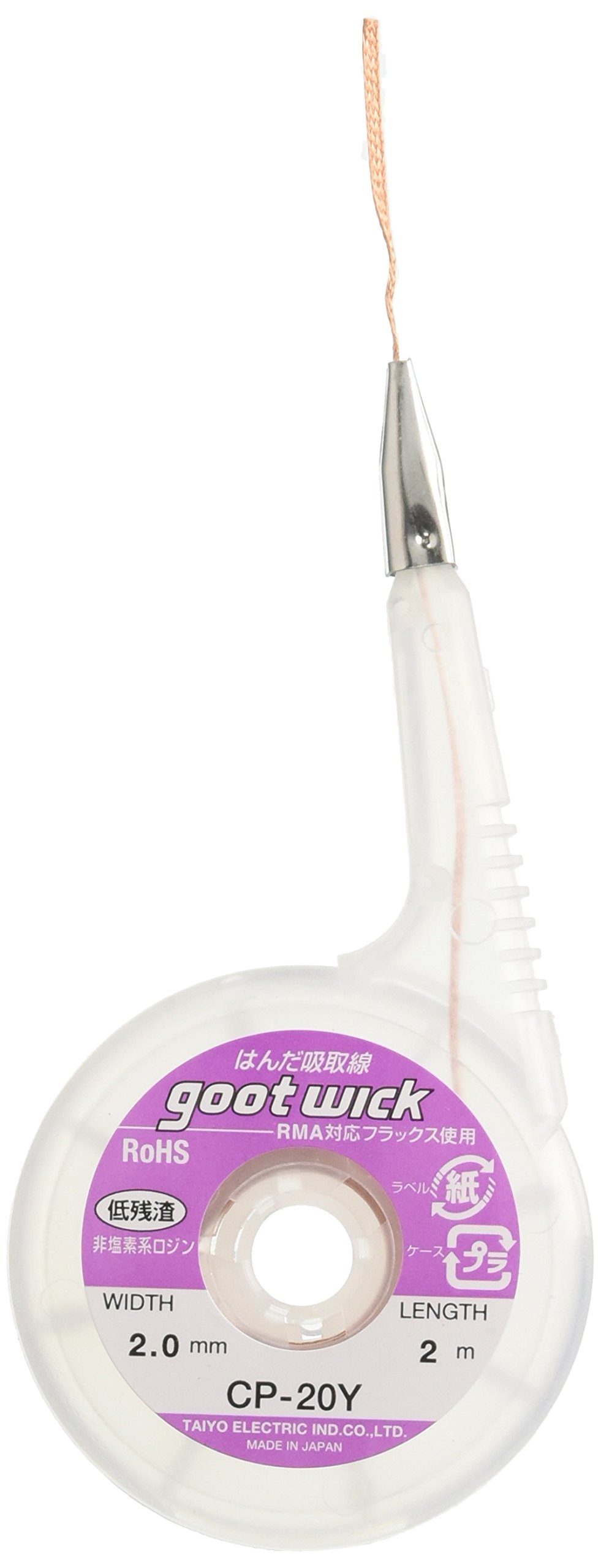

吸取線 2.0㎜幅
2603円也

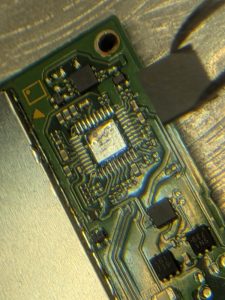

パターンにハンダ載せます。
適量が分からないが見よう見真似でやってみます。
ちょっと多い気がするなぁ。
んんんハンダは熔けたが位置がずれているような．．．
( ,,`･ω･´)ﾝﾝﾝ？ 何度やってもズレるなぁ。
チップ部品がぁぁぁ
何度もやり直しているうちにピンセットの先が接触してしまいました。
戻さないと．．．
チップコンデンサーは何とか戻せたけど、ICはまだズレたままだなぁ。
何度やり直しただろう．．．ちょっと不安は残るが一応付いているように見えるが導通を検証する方法を知らないので一旦テストしてみます。
テスト方法は、充電ケーブルを繋いで一時的にでも充電の挙動を示すかどうかで判断します。
(ﾟДﾟ)ﾉ んがぁぁぁぁ！！！ ダメだー！!!
今回は無駄な出費と徒労に終わってしまいました。
おそらく別のところに問題があるのだと思います。
気が向けばもう一度ぐらい挑戦するかもしれませんが多分ダメな気がしています。
