リン酸鉄リチウムイオンバッテリー(LiFePO4)用にバッテリーモニターを買ってみた

Amazonで699円でした。

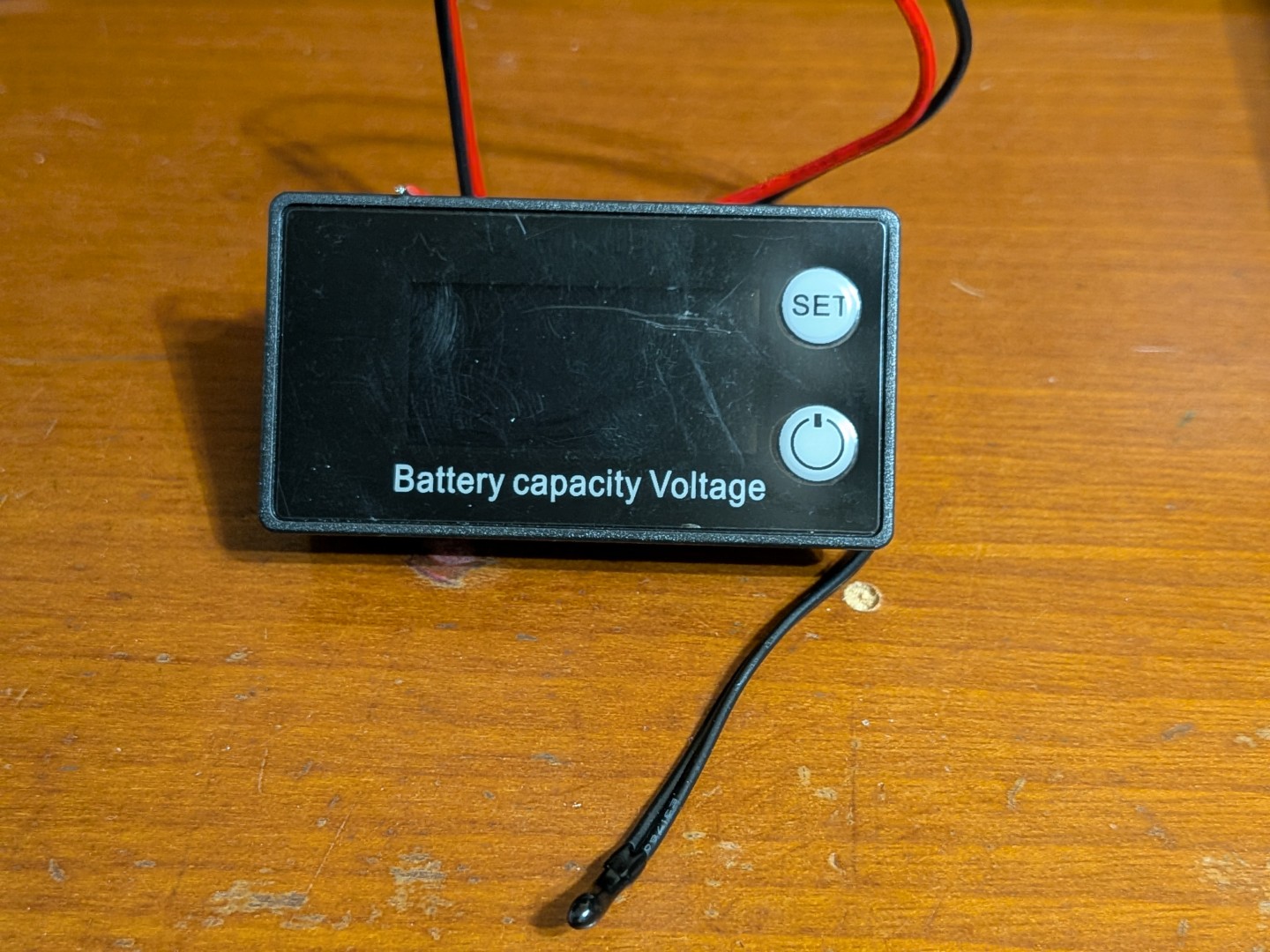

見た目くすんでいるのは保護フィルムを剥がし忘れているためです。＾＾；

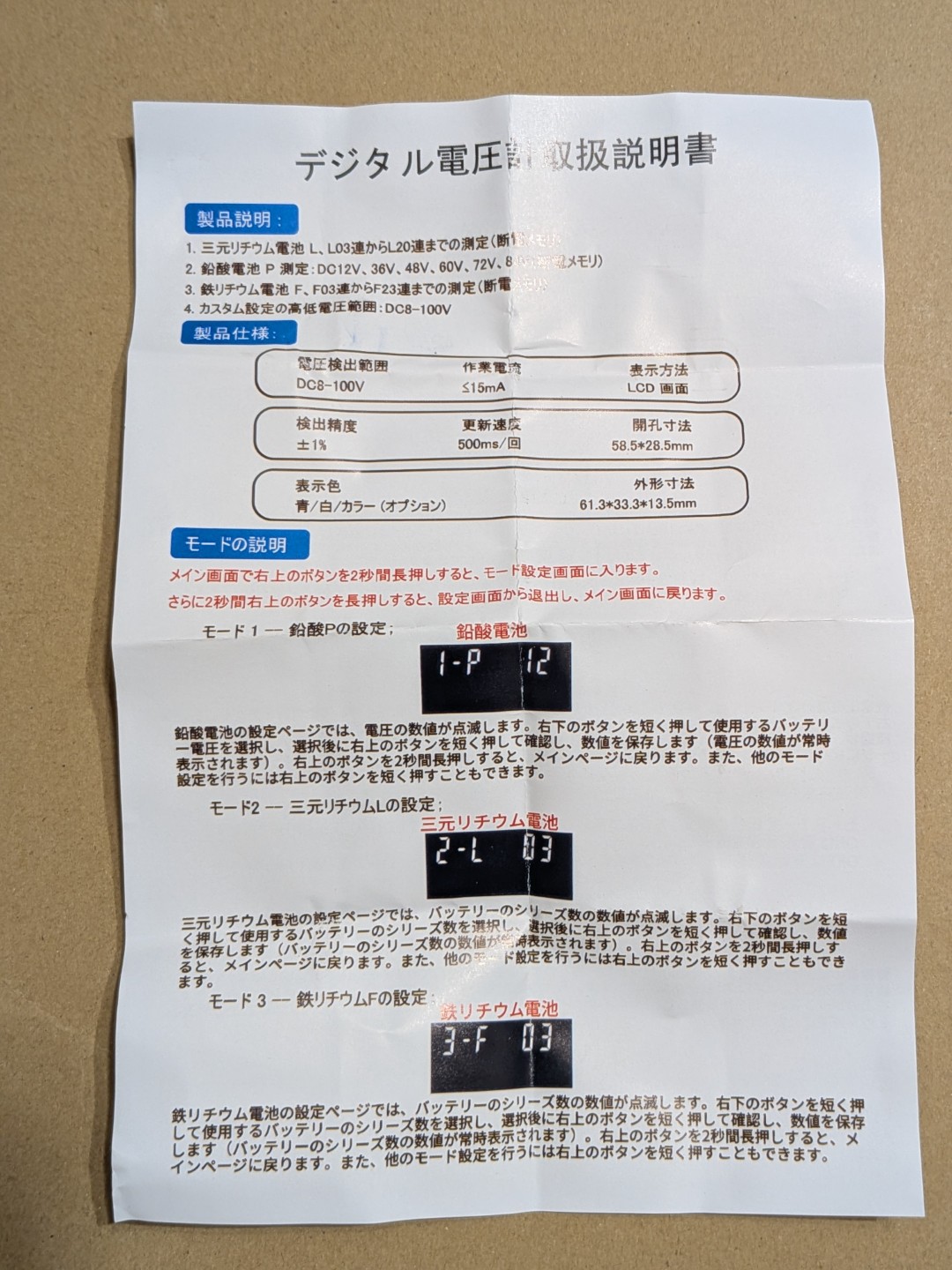

色々設定できるようですが、今回必要なのは充電量の％表示です。

安定化電源を繋いで電池の種類の設定を行います。

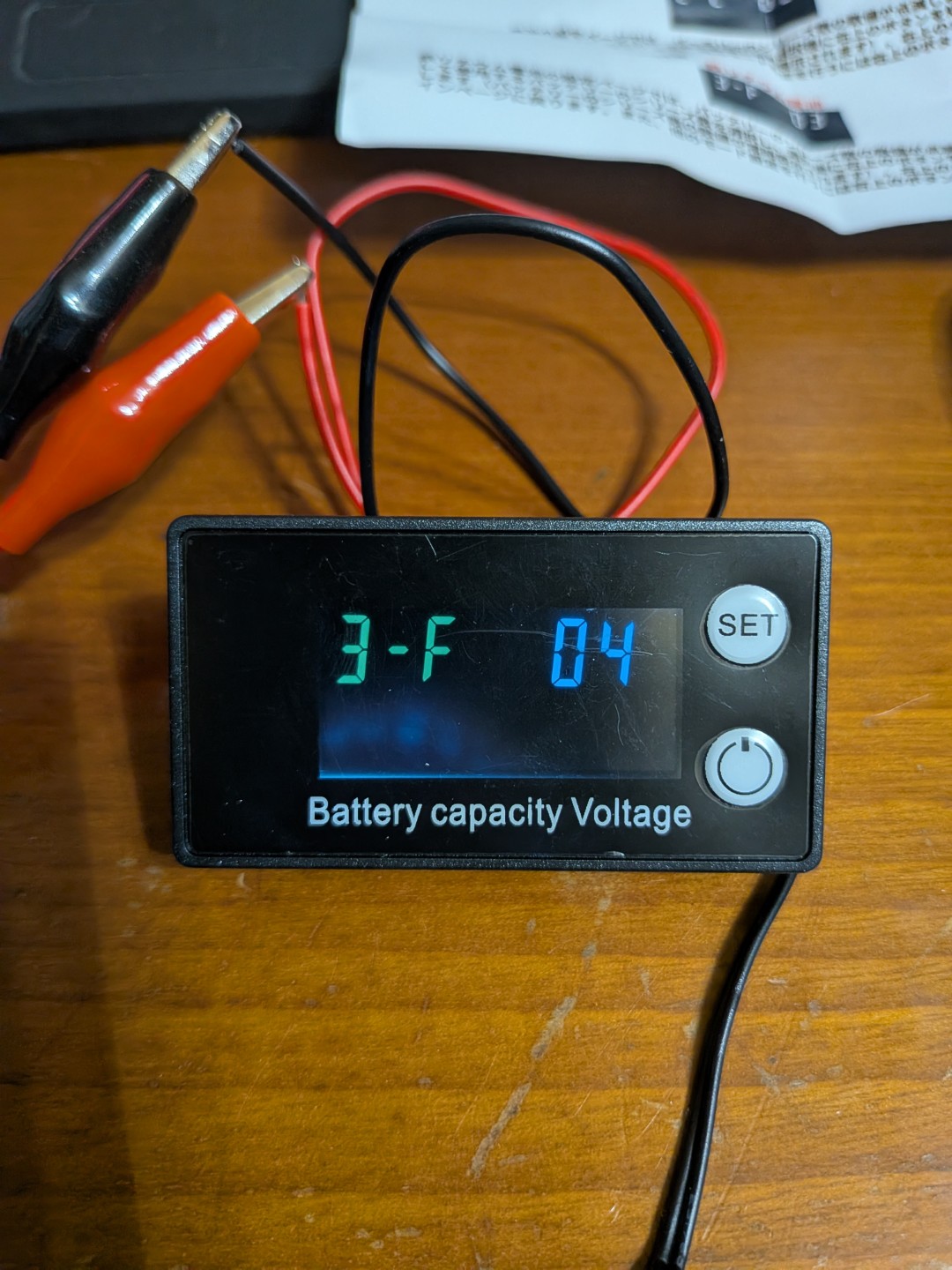

モニターするのは、LiFePO4なので3-F（モード3番のFe）を選択
１２Ｖタイプなので、０４（セル数）を選択

※LiFePO4は、１セル＝3.4Vぐらいなので12Vタイプだと４セルです。

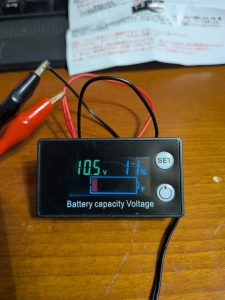

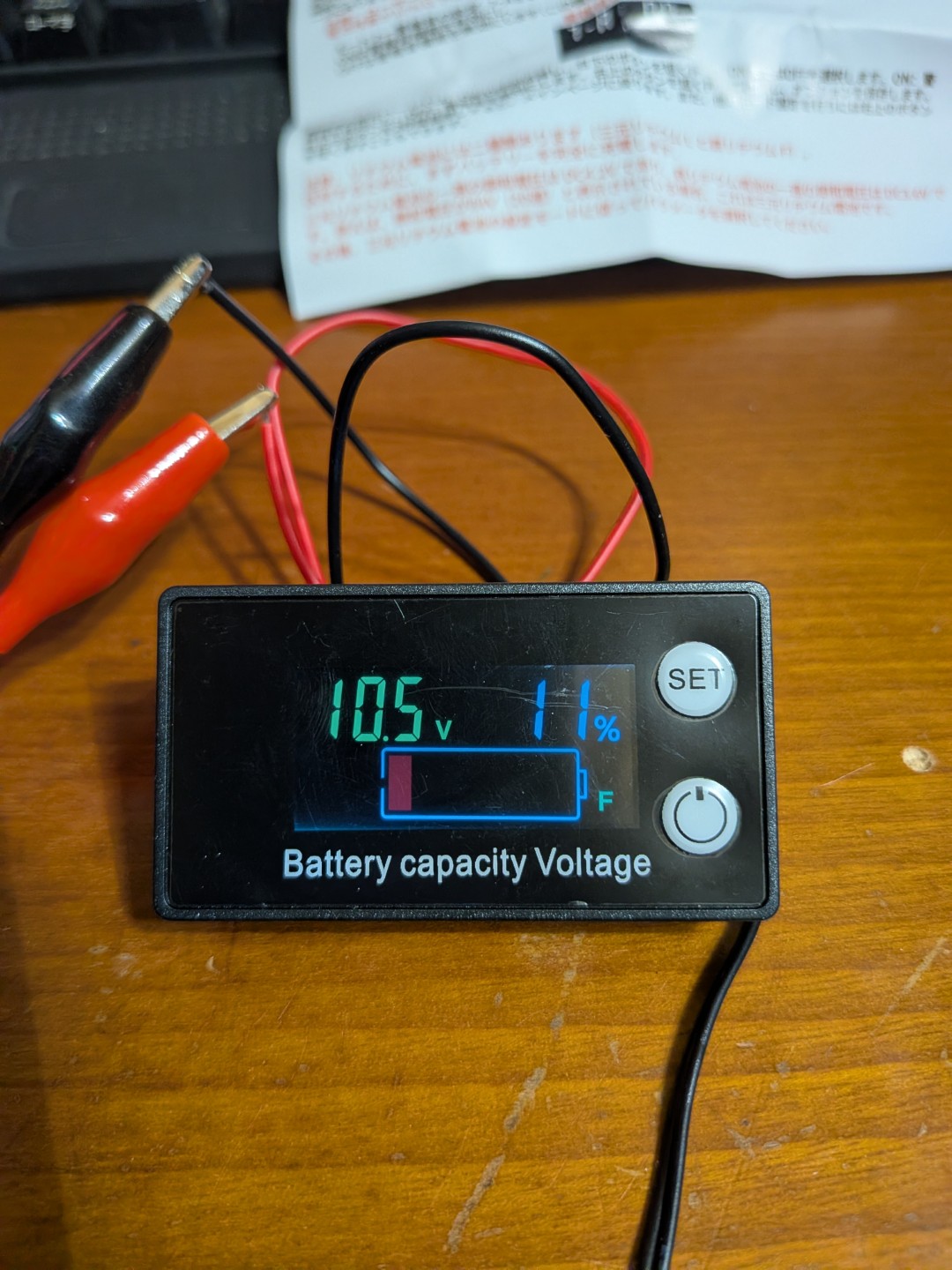

コントローラーで設定してある負荷切断電圧の10.5Vを想定
残量：約11％表示

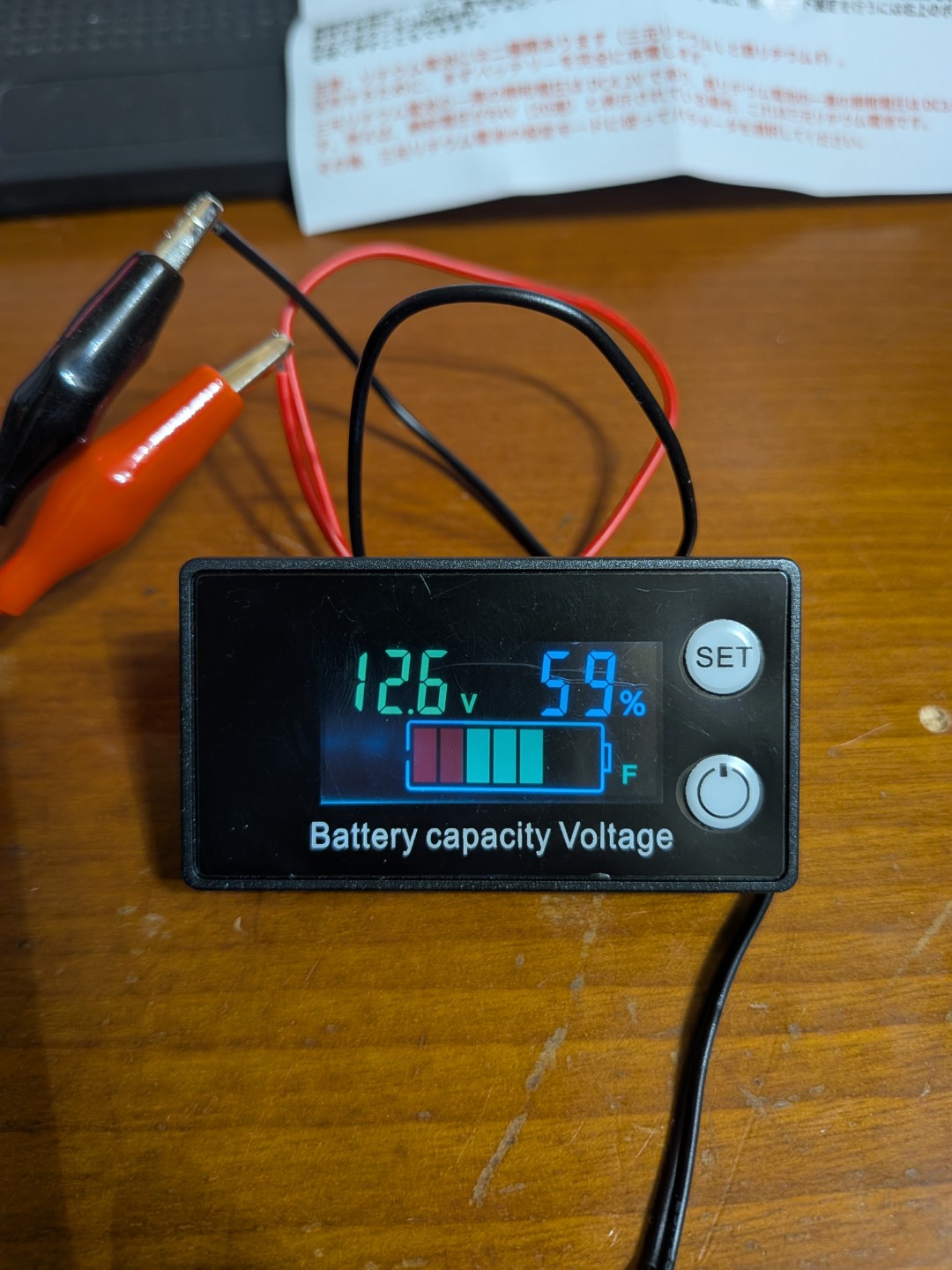

負荷再接続電圧の12.6Vを想定
残量：59％表示

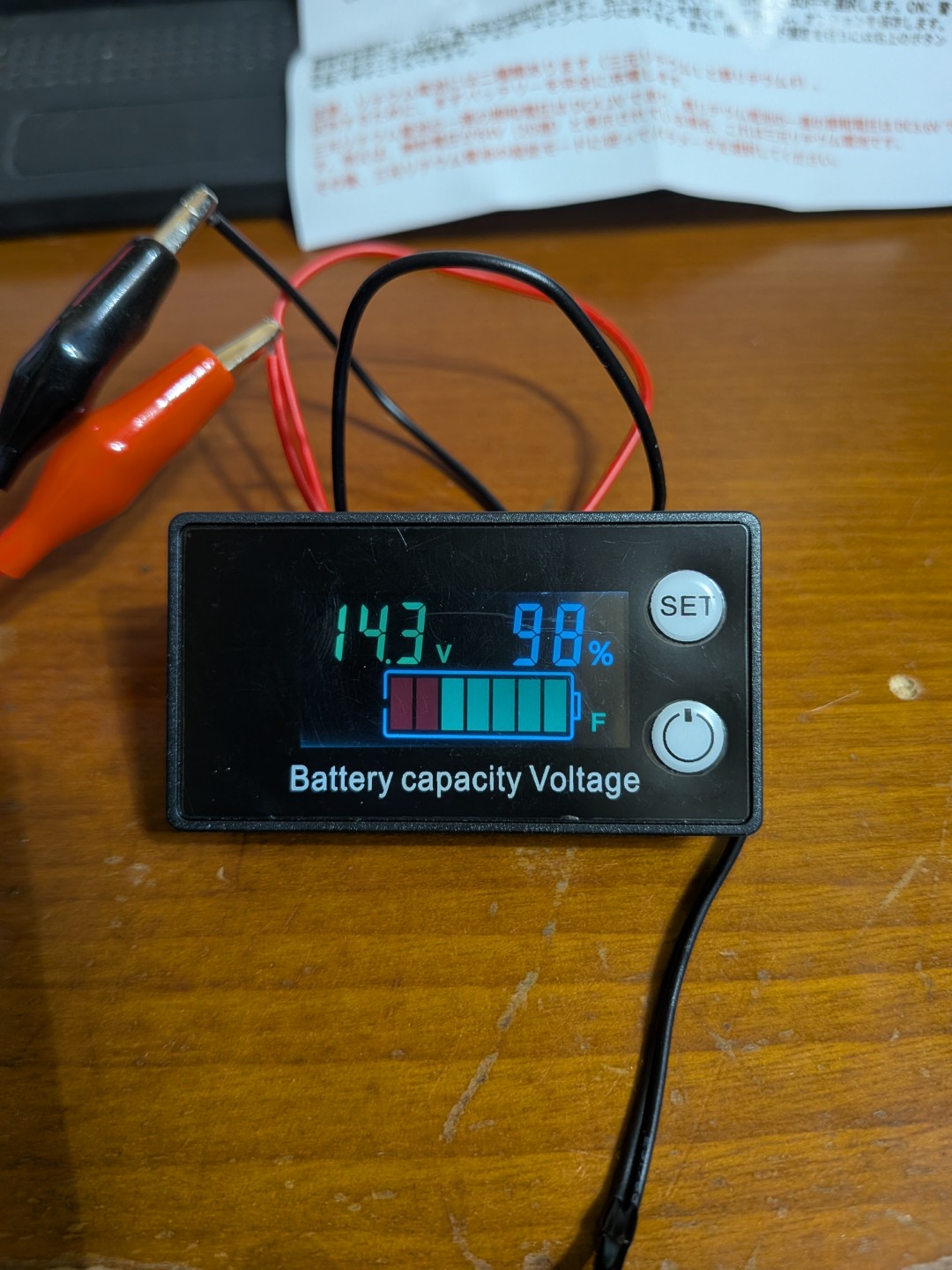

満充電直前（98％）を想定
電圧：14.3V

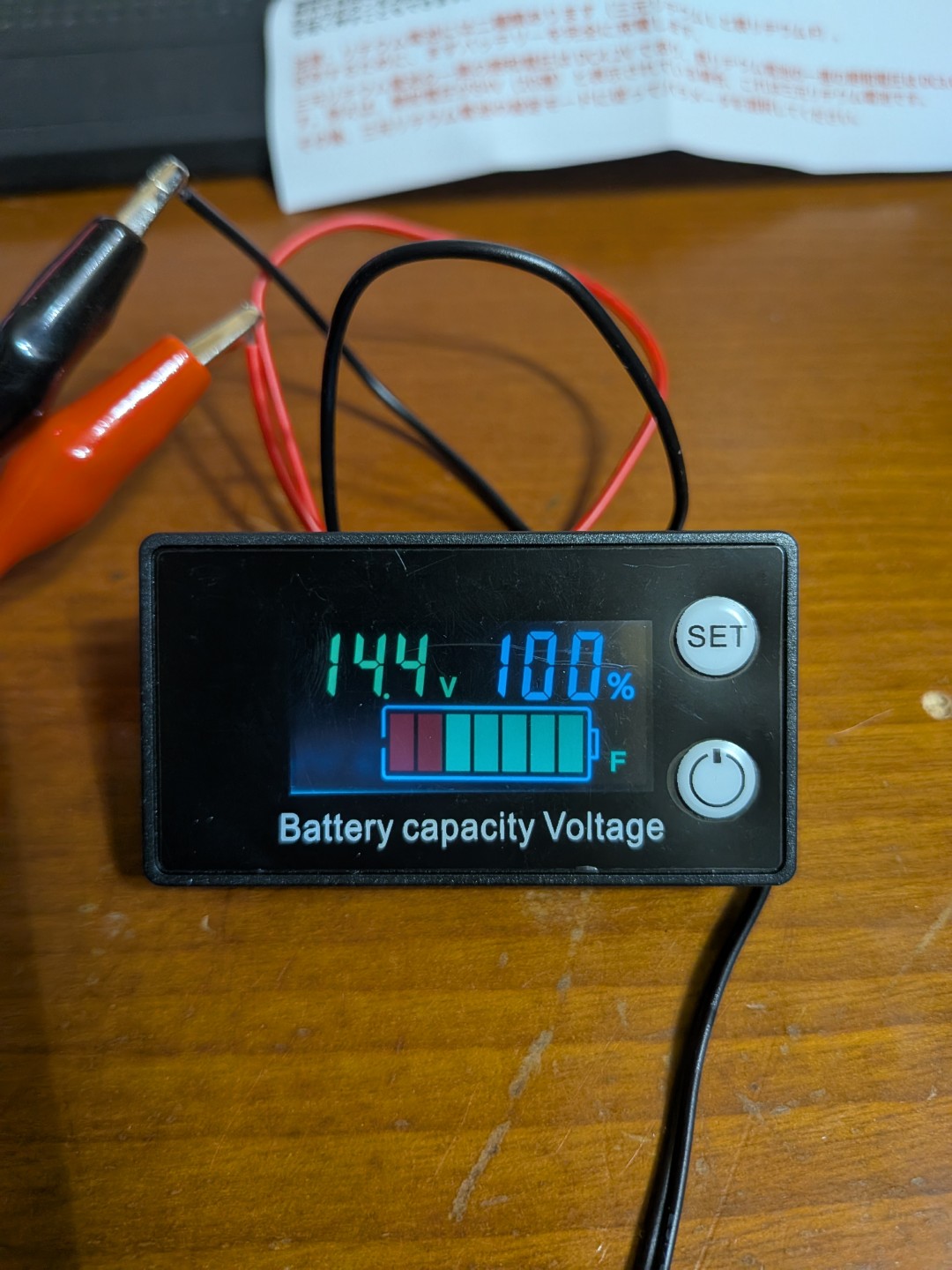

満充電（100％）を想定
電圧：14.4V

ざっくりこんな感じです。

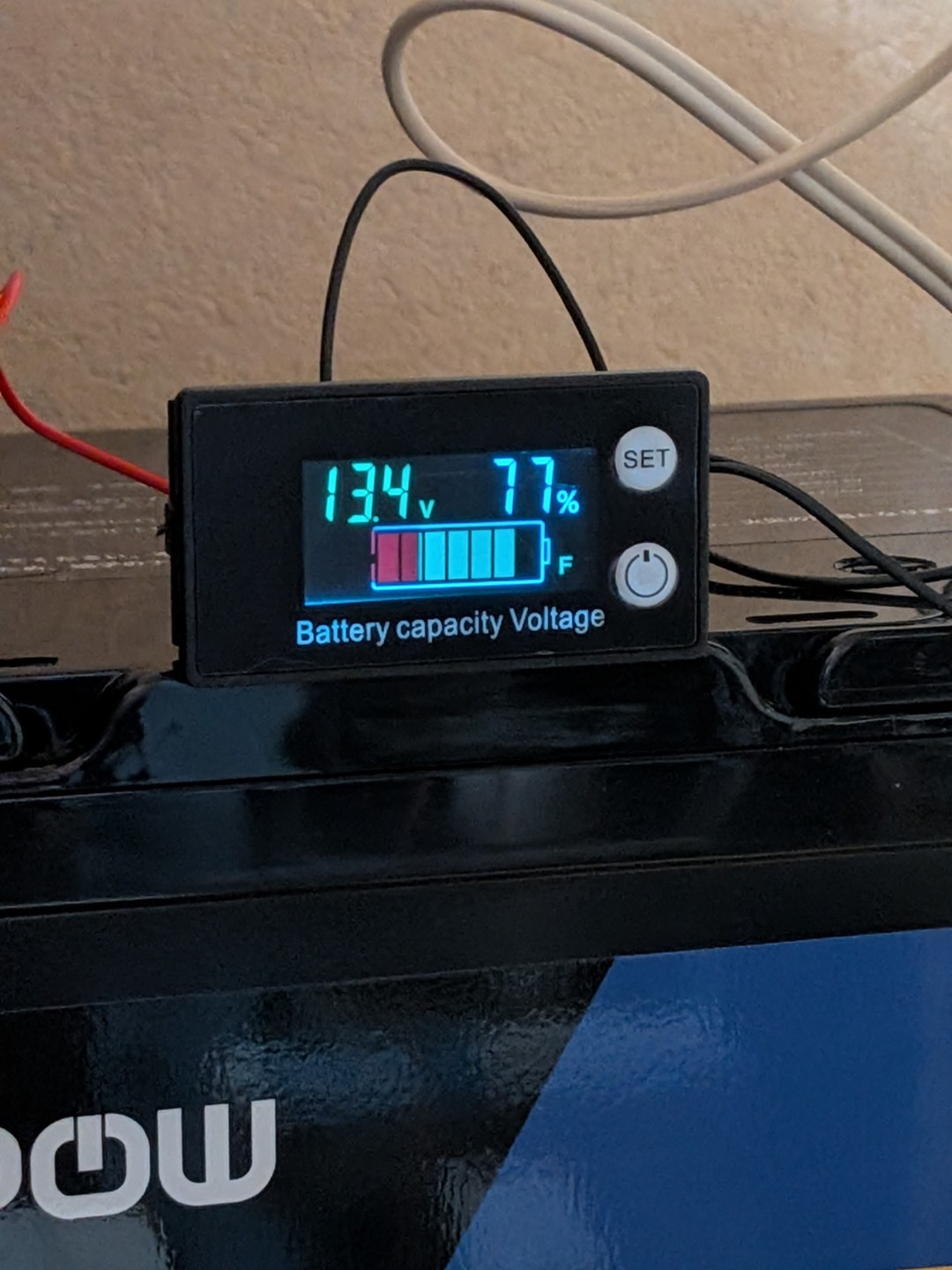

バッテリーに張り付けました。
電圧は充電器で確認できるのですが、
数百円で直感的に充電量が分かるようになって満足です。

購入直後は約７5％程度の充電量で届いていたようですね。

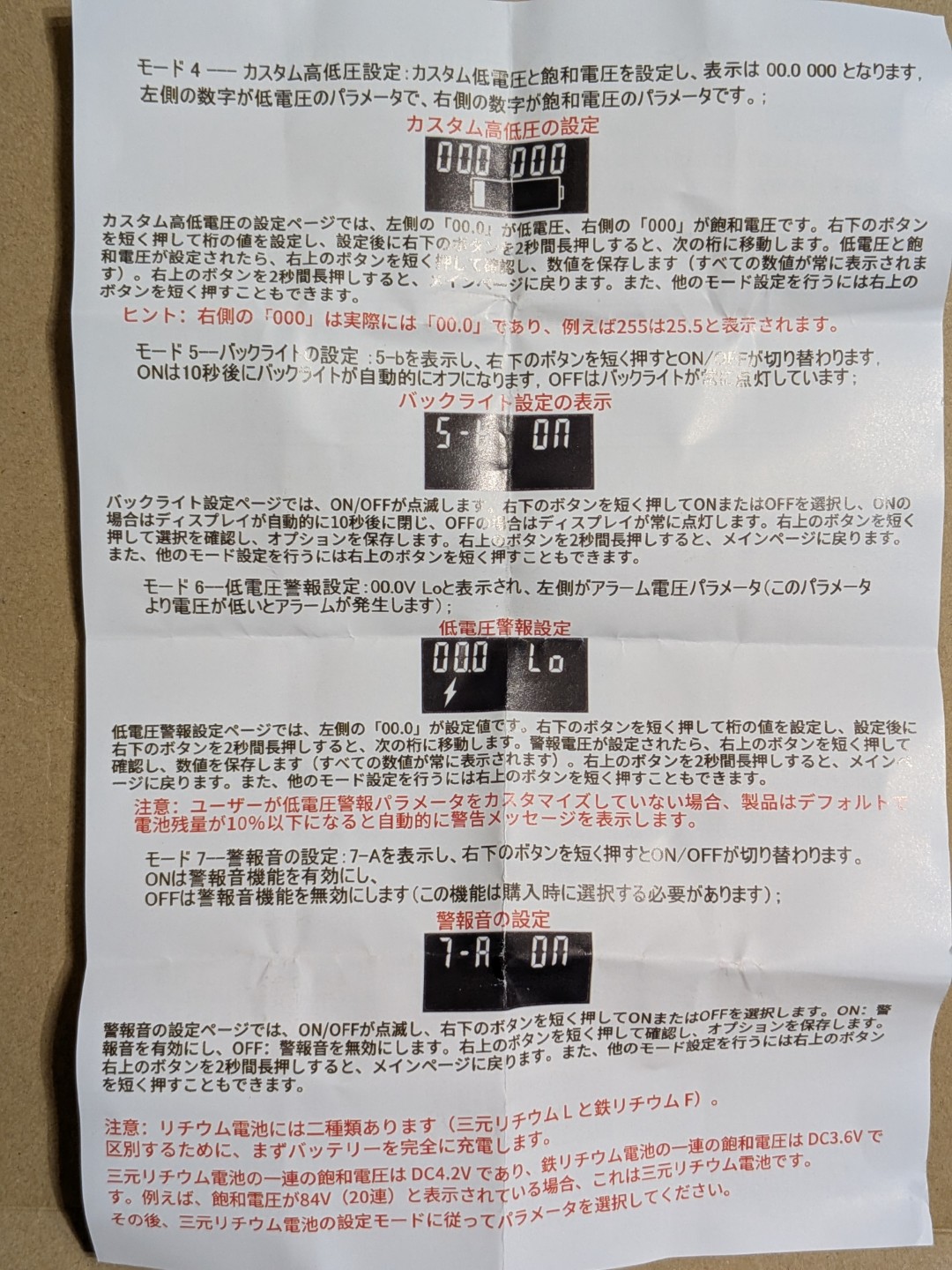

なおその他の設定項目は必要ないので設定していません。＾＾；
